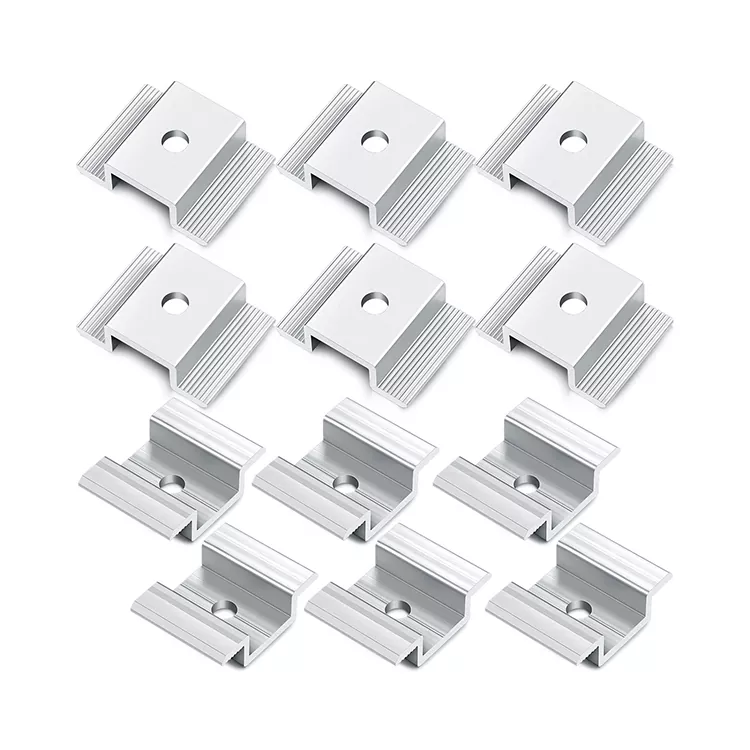

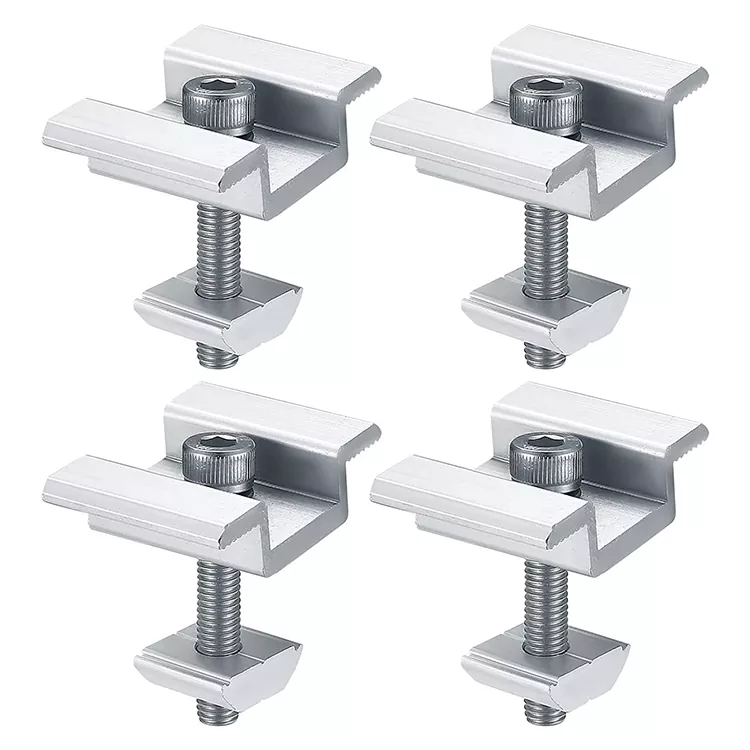

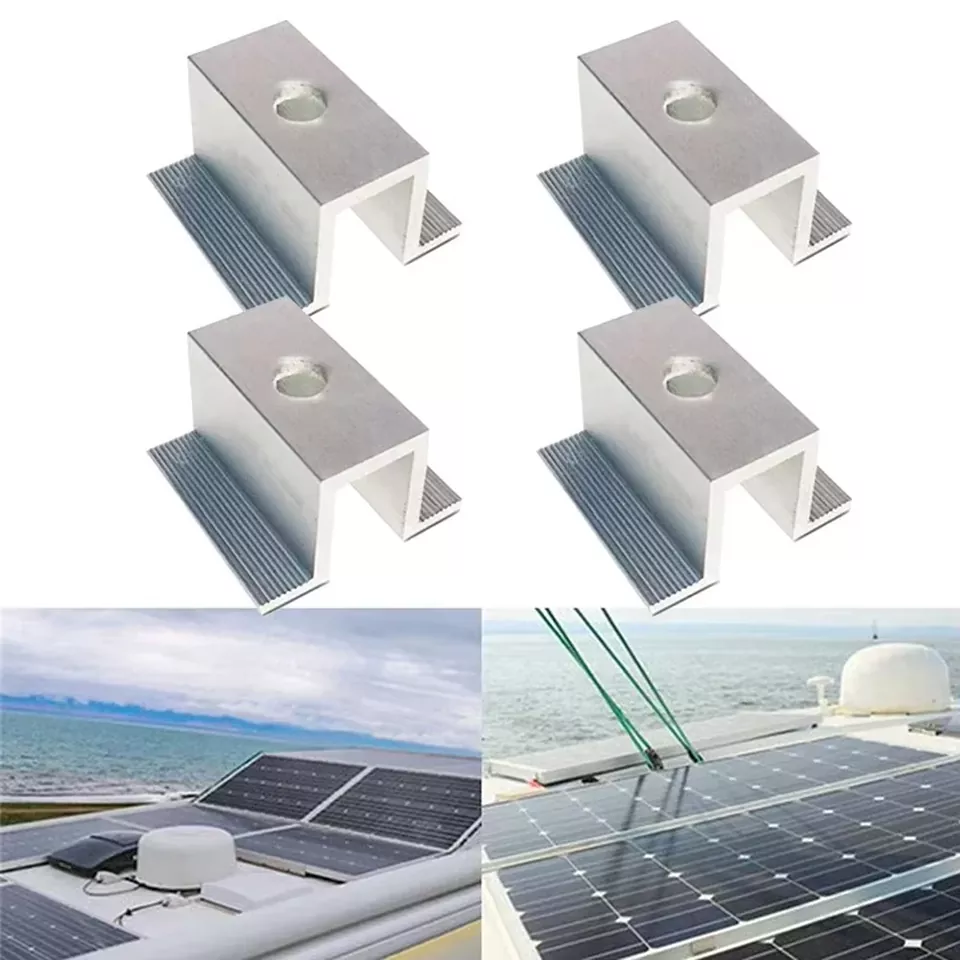

ソーラーパネルミッドクランプ

Energet Solar は標準およびカスタマイズされた製品の生産を専門としています。ソーラーパネルミッドクランプ国際的な太陽光発電の設置および安全仕様を満たしています。

このクランプは、地上設置型太陽光発電所、屋上分散型 PV システム、ソーラー カーポート、農業用 PV 補完プロジェクトで広く使用されており、太陽光発電モジュール アレイに不可欠な構造アクセサリとして機能します。主に隣接するソーラーパネル間の中間接続と位置決め機能を実行し、システム全体で一貫した間隔と安定した機械的性能を確保します。

アレイの安定性を向上させる両面クランプ構造

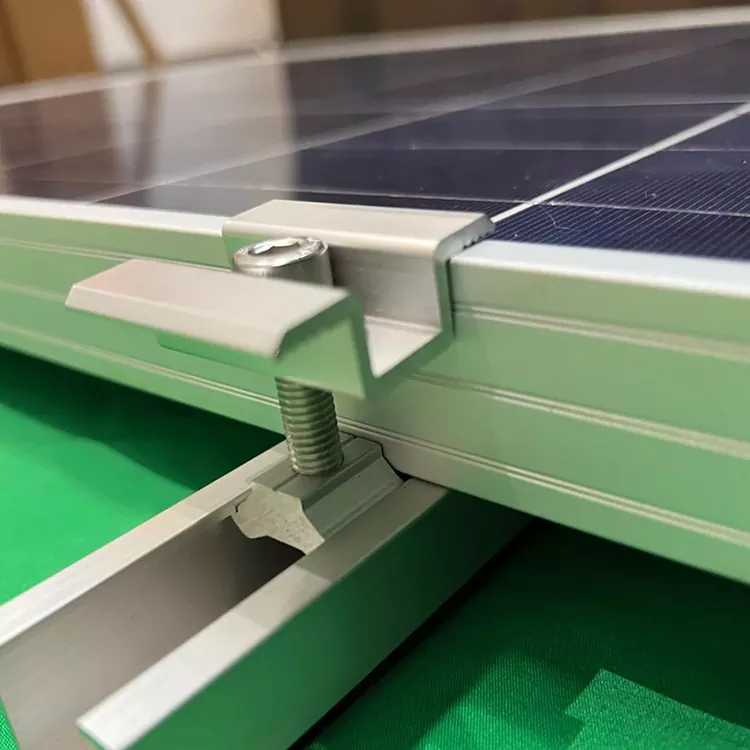

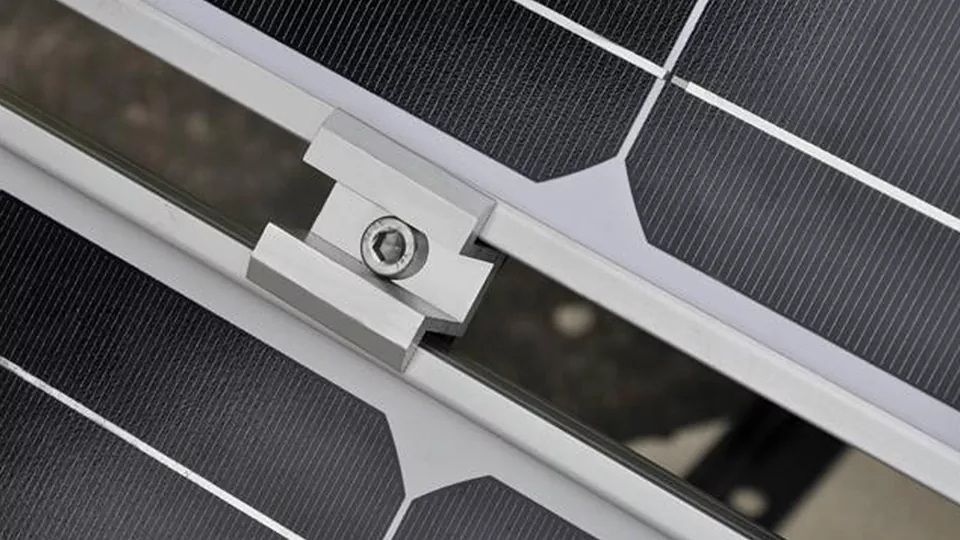

個々のモジュールの外縁を固定するだけのエンドクランプとは異なり、ソーラーパネルミッドクランプ2 つの隣接する太陽光発電モジュールを同時に接続するように設計されています。

対称的なクランプ構造により、クランプは隣接するモジュール間で機械的負荷をより均等に分散することができ、風の振動や屋外での長期暴露によって引き起こされる局所的な応力集中を軽減します。この設計は、設置中に正確なモジュールの位置合わせを維持しながら、太陽電池アレイの全体的な剛性を向上させるのに役立ちます。

屋外耐久性を強化したアルミニウム 6005-T5 合金

のクランプ高品質で製造されていますアルミニウム 6005-T5強度、耐食性、軽量性能の優れたバランスを実現する合金。

従来のスチール製ファスナーと比較して、アルミニウム合金コンポーネントは構造重量を軽減しながら、表面の酸化や耐用年数の短縮などの一般的な問題を回避します。押出成形と精密 CNC 加工により、各クランプは正確な寸法、滑らかなエッジ、およびさまざまな太陽光発電モジュール フレームへの信頼性の高い取り付けを実現します。

精密な製造とカスタマイズされた互換性

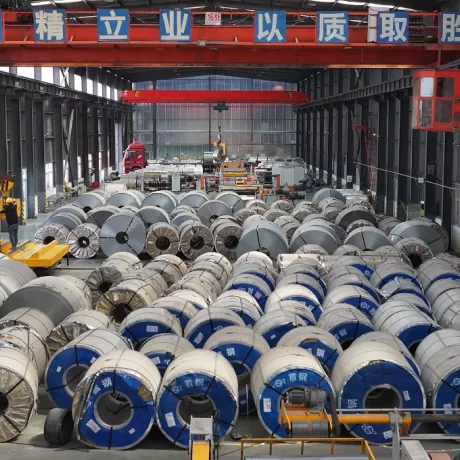

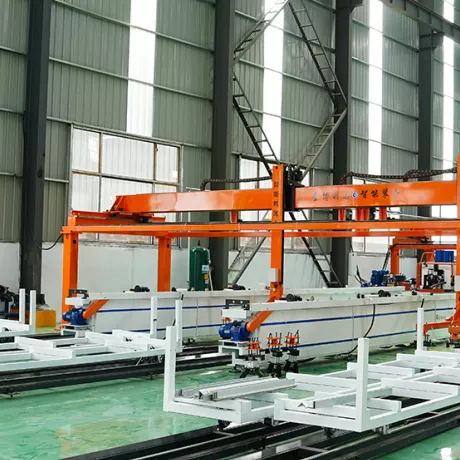

Energet Solar には、自動化されたアルミニウム プロファイル加工ラインと専門的な試験装置が装備されており、すべての生産バッチの安定した品質を保証します。

製造にあたっては、寸法精度、表面処理品質、機械的性能などを厳密に管理します。当社のエンジニアリングチームは、さまざまなモジュールフレームの厚さと設置要件に基づいて、カスタマイズされたソリューションお客様がクランプと PV 取り付けシステムの間でより良い互換性を実現できるように支援します。

製品の用途

地上設置型太陽光発電システム

大規模な太陽光発電施設で隣接するモジュールを取り付けレールに接続するために使用され、一貫したパネル間隔と安定したアレイ構造が確保されます。

屋上太陽光発電システム

信頼性の高いモジュールの固定とコンパクトな取り付けが必要な住宅、商業、産業の屋上設置に適用されます。

ソーラーカーポートシステム

PV カーポート構造に適しており、屋外の負荷条件に適応しながらモジュールを確実に接続します。

農業用太陽光発電プロジェクト

耐久性のある取り付けコンポーネントを必要とするオープン環境に太陽電池モジュールが設置される農業システムで使用されます。

強風および沿岸の太陽光発電プロジェクト

アルミニウム 6005-T5 合金と陽極酸化表面処理により、要求の厳しい屋外用途向けに耐食性が向上しています。

使用上の注意

設置前の正しい仕様の選択

正しいものを選択するソーラーパネルミッドクランプ仕様は長期的な構造の信頼性を確保するために不可欠です。クランプのサイズは、太陽電池モジュールのフレームの実際の厚さと一致する必要があります。マッチングが正しくないと、締め付け力が不十分になったり、モジュールフレームに過剰な圧力がかかる可能性があり、設置の安全性や耐用年数に影響を与える可能性があります。

適切な取り付けトルク管理

取り付けの際、ボルトの締め付けトルクは推奨要件に従って管理する必要があります。締め付け力が強すぎるとクランプやモジュールフレームが変形する可能性があり、トルクが不足すると風振動が続くと緩む可能性があります。適切な設置方法により、動作期間を通じて安定した機械的接続が保証されます。

建設中の未承認の改造を避ける

設置中に構造物を任意に切断、曲げ、または変更しないでください。許可されていない調整は、元の機械設計に影響を与え、太陽光発電取り付けシステムの耐荷重性能を低下させる可能性があります。

競合他社と比較した製品の利点

最適化された両面クランプ設計

シンプルな一本溝構造を採用した従来のミッドクランプと比較して、Energet Solarソーラーパネルミッドクランプ最適化された対称クランプ設計を採用しています。

この構造により、隣接する 2 つのモジュール間でよりバランスのとれた力の分散が可能になり、振動や外部負荷に対する耐性が向上します。その結果、ソーラーパネルアレイ全体が屋外の長期動作条件下でより優れた構造安定性を実現します。

より優れた材料性能と表面保護

高品質なものを使用し、アルミニウム 6005-T5合金と専門的なアルマイト処理により、この製品は通常のリサイクルアルミニウム製品と比較して、より強力な耐食性と耐候性を備えています。

保護酸化層は、紫外線暴露、湿気、大気腐食によって引き起こされる経年劣化を効果的に軽減し、クランプをさまざまな屋外太陽光発電設置環境に適したものにします。

さまざまな太陽光発電プロジェクトに合わせた柔軟なカスタマイズ

太陽光発電プロジェクトには、さまざまなモジュールフレームの厚さ、取り付け構造、設置条件が関係する場合があります。 Energet Solar は、実際のプロジェクト要件に基づいてカスタマイズされたミッド クランプ ソリューションを提供します。

構造マッチングや生産調整からパッケージングや技術サポートに至るまで、当社はお客様が設置効率を向上させ、プロジェクト完了後の潜在的なメンテナンスの問題を軽減できるよう支援します。

セレクションガイド

クランプをモジュールフレームの厚さに合わせてください

正しいものを選択するソーラーパネルミッドクランプこの仕様は設置の安全性にとって不可欠です。クランプ開口部のサイズは、太陽光発電モジュール フレームの実際の厚さに対応する必要があります。

クランプサイズが間違っていると、固定力不足やモジュールフレームに過大な圧力がかかる可能性があります。したがって、適切な互換性を確保するために、注文前にモジュールの仕様を確認する必要があります。

実装システム要件を考慮する

それアルミニウムレールシステム、スチール製取り付け構造、カスタマイズされた太陽光発電サポートソリューションなど、PV 取り付けシステムの構造に応じて選択する必要があります。

さまざまなプロジェクト条件に合わせて、Energet Solar は、適切なクランプの寸法、接続方法、設置要件を確認するためのエンジニアリング サポートを提供できます。

環境条件の評価

沿岸地域、強風地域、または高湿度環境にあるプロジェクトでは、信頼性の高い耐食性と機械的性能を備えたコンポーネントが必要です。

の組み合わせアルミニウム 6005-T5合金および陽極酸化表面処理により、Energet Solar ミッド クランプは、厳しい屋外条件下でも安定した性能を維持できます。

よくある質問

ソーラーパネルミッドクランプは何に使用されますか?

A ソーラーパネルミッドクランプ太陽光発電設置システムで隣接する 2 つの太陽光発電モジュールを接続して固定するために使用されます。これにより、適切なパネル間隔が維持され、PV アレイの構造的安定性が向上します。

Energet Solar Mid Clampにはどのような素材が使用されていますか?

Energet Solar Mid Clamp は以下から製造されています。アルミニウム 6005-T5屋外の太陽光発電用途に適した高強度、耐食性、軽量特性を備えた合金です。

ミッドクランプとエンドクランプの違いは何ですか?

ミッドクランプは2つのソーラーパネルの間に取り付けられ、両方のモジュールを同時に固定します。一方、エンドクランプはソーラーアレイの端に取り付けられ、最も外側のモジュールを固定します。

Energet Solar はカスタマイズされたミッドクランプを提供できますか?

はい。 Energet Solar はカスタマイズされたサービスを提供しますソーラーパネルミッドクランプモジュールフレームの厚さ、取り付け構造の設計、プロジェクト要件に応じたソリューションを提供します。

正しいミッドクランプサイズはどのように選択すればよいですか?

クランプのサイズは太陽光発電モジュールのフレームの厚さと一致する必要があります。適切な機械的固定を確保するために、お客様は設置前にモジュールの仕様を確認する必要があります。

アルミニウム製ミッドクランプは沿岸太陽光発電プロジェクトに適していますか?

はい。アルミニウム 6005-T5陽極酸化処理と組み合わせた合金は優れた耐食性を提供し、多くの沿岸および高湿度の太陽光発電環境に適しています。

製造時にどのような品質管理が行われますか?

Energet Solar は、一貫した製品性能を保証するために、製造中に材料の品質、寸法精度、表面処理、およびアセンブリの互換性をチェックします。

ソーラーパネルミッドクランプは屋上システムと地上設置システムの両方に使用できますか?

はい。 Energet Solar ミッド クランプは、屋上ソーラー システム、地上設置型ソーラー ファーム、ソーラー カーポート構造など、さまざまな PV 用途に適しています。
