冷間成形鋼製母屋はどのようにして太陽光発電構造の強度と効率を向上させるのでしょうか?

記事の概要: 冷間成形鋼母屋は、現代の太陽光発電設置システムや鉄骨構造における重要な構造コンポーネントです。効率的な断面設計、正確なロール成形、耐食コーティング、柔軟なカスタマイズを組み合わせることで、不必要な構造重量と設置の複雑さを軽減しながら、信頼性の高いサポートを提供できます。この記事では、冷間成形鋼製母屋がどのように機能するか、使用される場所、選択時に考慮すべき要素、および適切な製造と設置方法が長期的な構造性能をどのように向上させることができるかについて説明します。

目次

1. 冷間成形鋼母屋とは何ですか?
2. 母屋構造はどのように機能するのでしょうか?
3. 冷間成形鋼母屋が広く使用されているのはなぜですか?
4. 冷間成形鋼母屋はどこに使用されますか?
5. 冷間成形鋼母屋 vs. 従来の熱間圧延セクション
6. 適切な母屋をどのように選択すればよいでしょうか?
7. 冷間成形鋼母屋はどのように製造されますか?
8. インストール中に考慮すべきことは何ですか?
9. 最も重要な品質要素は何ですか?
10. 耐用年数はどのように改善できるのでしょうか?
11. エナゲットソーラーを選ぶ理由
12. よくある質問
13. 結論

1. 冷間成形鋼母屋とは何ですか?

冷間成形鋼母屋は、鋼帯や鋼板を室温で特定の断面形状に成形して製造される構造用鋼部材です。従来の熱間圧延部分とは異なり、成形プロセス前に材料を高温に加熱する必要がありません。代わりに、連続ロール成形により鋼を必要なプロファイルに徐々に曲げます。

最も一般的なプロファイルは次のとおりです。C型およびZ型母屋。その形状は、構造強度、材料消費量、重量、設置の利便性の間で効率的なバランスが得られるように設計されています。

太陽光発電の設置用途では、母屋は通常、二次構造部材として機能します。これらは、太陽電池モジュール、レール、ブラケット、雪、風、その他の環境力からの負荷を主要構造システムに分散しながら、主要な支持部材を太陽光発電取り付けコンポーネントに接続できます。

母屋の性能は、公称寸法以外にも大きく依存します。材料のグレード、厚さ、断面形状、スパン、接続方法、コーティング システム、穴の配置、およびプロジェクトの荷重はすべて、最終的な構造結果に影響します。

このため、価格や重量のみに基づいて最も安価な鋼製プロファイルを購入すると、後で問題が発生する可能性があります。プロジェクトの実際の構造要件に従って、適切に設計された母屋を選択する必要があります。

2. 母屋構造はどのように機能するのですか?

冷間成形鋼母屋の有効性は主にその断面形状によってもたらされます。曲げ抵抗が制限された平らな鋼ストリップを使用する代わりに、鋼はより深い構造プロファイルに形成されます。

断面の深さが増加すると、それに比例して材料を大幅に増加させることなく、関連する構造軸の周りの曲げに対する耐性を向上させることができます。設計に応じて、リップ、フランジ、ウェブ、および補強機能が連携してセクションの効率を向上させることができます。

典型的な太陽電池構造では、負荷経路は次のように理解できます。

• 太陽電池モジュールは環境負荷と運用負荷を受けます。
• 取り付けレールまたは支持コンポーネントは、これらの荷重を二次構造部材に伝達します。
• 冷間成形された鋼製母屋が構造フレームに沿って荷重を分散します。
• 主な梁と柱は、基礎または支持構造に向かって荷重を伝達します。

これは、母屋が独立したコンポーネントではないことを意味します。その寸法と接続の詳細は、構造の他の部分と連動する必要があります。

大規模な太陽光発電設備の場合、一貫した穴の位置が特に重要です。正確なパンチングにより、ボルト、ブラケット、その他のコンポーネントの位置が正しく整列するため、組み立て時の不必要な調整が削減されます。

3. 冷間成形鋼母屋が広く使用されているのはなぜですか?

現代の建設プロジェクトでは、構造効率、設置速度、材料利用、長期耐久性がますます重視されています。冷間成形鋼母屋は、これらの要件のいくつかに同時に対処できます。

• 効率的な構造幾何学:成形セクションは、過度に重い鋼セクションに依存することなく、有用な曲げ性能を提供できます。
• 正確な寸法:連続ロール成形により、大規模な生産バッチ全体にわたって一貫した断面形状を生成できます。
• 柔軟なカスタマイズ:長さ、厚さ、プロファイル寸法、穴のパターンはプロジェクトの要件に適合させることができます。
• 設置効率:工場で製造された穴と標準化された寸法により、現場での組み立てが簡素化されます。
• 材料の有効利用:断面プロファイルは、意図した構造用途に合わせて最適化できます。
• 腐食保護:亜鉛メッキおよび高度な金属コーティング システムにより、環境暴露に対する耐性を向上させることができます。
• 幅広い応用範囲:同じ一般的な母屋の概念は、太陽光発電システム、カーポート、工業用建物、その他の鉄骨構造物にも使用できます。

これらの利点は、プロジェクトに何百、何千もの繰り返し構造コンポーネントが含まれる場合に特に価値があります。小さな寸法の不一致や設置の問題が、大規模なサイト全体で増えると重大になる可能性があります。

4. 冷間成形鋼母屋はどこに使用されますか?

冷間成形母屋は、効率的な二次支持が必要な多くの構造用途に適しています。その使用は特に太陽光発電建設で顕著です。

太陽光発電用途の場合、環境条件には特別な注意が必要です。沿岸地域、高湿度の地域、または激しい大気条件にさらされる場所でのプロジェクトでは、乾燥した内陸環境でのプロジェクトと比較して、強化された表面保護が必要になる場合があります。

5. 冷間成形鋼母屋と従来の熱間圧延セクション

冷間成形および熱間圧延鋼部材は、あらゆる構造用途において直接代替できるわけではありません。正しい選択は、荷重ケース、スパン、形状、設計基準、およびプロジェクトの経済性に依存します。

重要な点は、どの製造方法もすべてのプロジェクトにおいて自動的に優れているわけではないということです。構造エンジニアは、セクションを選択する前に、完全な荷重経路と該当する設計要件を評価する必要があります。

6. 適切な母屋をどのように選択すればよいですか?

冷間成形鋼母屋の選択は、単に一般的なプロファイルを選択するのではなく、エンジニアリング要件から始める必要があります。いくつかのパラメータを一緒に評価する必要があります。

1. 設計荷重を決定する

風、雪、機器の荷重、死荷重、その他の適用可能な力を考慮する必要があります。強風地域や豪雪地域での太陽光発電プロジェクトでは、穏やかな気候でのプロジェクトとは大幅に異なる構造仕様が必要となる場合があります。

2. スパンとスペーシングの確認

サポート間の距離は、曲げ動作とたわみに直接影響します。短いスパンで適切に機能するプロファイルは、サポートされていない長い距離には適切ではない可能性があります。

3. 材質グレードの選択

一般的な構造用鋼グレードには Q235B、Q355B、S235JR、および S355JR が含まれますが、用途および適用される規格に応じて、S250GD、S350GD、または S420GD などの亜鉛メッキ構造用鋼グレードが考慮される場合があります。

4. 適切な厚さを選択する

厚さは、構造能力、重量、製造要件、コストに影響します。断面形状をより効果的に最適化できる場合、厚さを増やすことが常に最も経済的な解決策であるとは限りません。

5. 腐食曝露の評価

亜鉛メッキ鋼と ZAM タイプのコーティングは、表面保護を強化できます。適切なコーティングは、大気への曝露、予想される耐用年数、メンテナンス戦略、プロジェクトの要件に応じて選択する必要があります。

6. 接続要件を確認する

ボルト穴、スロットの寸法、穴の間隔、エッジの距離、および接続ハードウェアは、取り付けシステムと互換性がある必要があります。工場でのパンチングは、プロジェクトで標準化された接続レイアウトを使用する場合に役立ちます。

7. 冷間成形鋼母屋はどのように製造されますか?

信頼性の高い母屋は、管理された原材料と安定した製造プロセスから始まります。正確な製造手順はメーカーによって異なりますが、一般的なプロセスにはいくつかの重要な段階が含まれています。

1. 原料の準備：スチールのコイルまたはストリップは、グレード、寸法、表面状態、機械的要件がチェックされます。
2. ロール成形:ストリップは、必要な C または Z プロファイルを段階的に作成する一連の成形ステーションを通過します。
3. 精密パンチング:ご指定の図面、設置パターンに合わせて接続穴を製作します。
4. 切断：連続プロファイルは必要な長さに切断されます。
5. 寸法検査：キーの寸法、穴の位置、真直度、表面状態を確認します。
6. 表面保護:選択した材料と製造ルートに応じて、耐食コーティングシステムが適用されるか、鋼材の一部として供給されます。

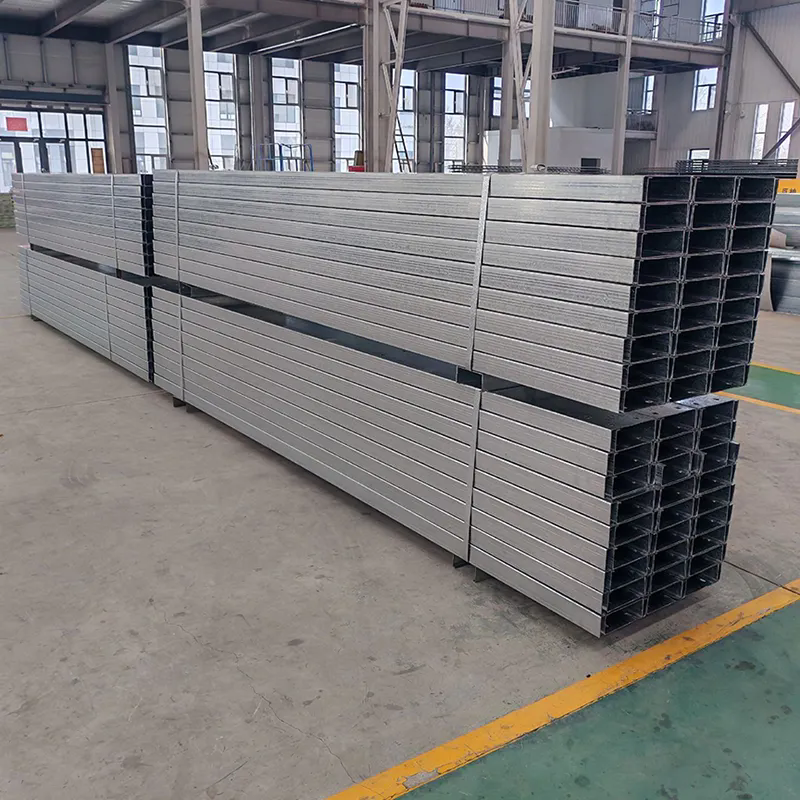

7. 包装:完成した母屋は束ねられ、輸送や取り扱いのために保護されています。

自動化は再現性の維持に役立つため、大量の PV プロジェクトに特に役立ちます。プロジェクトで何千もの同様の部品が必要な場合、安定した製造公差が設置効率に大きな違いをもたらす可能性があります。

8. インストール中に考慮すべきことは何ですか?

高品質の母屋であっても、正しく設置されていない場合は、性能が低下する可能性があります。建設チームは、管理されていない現場での変更を行うのではなく、承認された図面と構造エンジニアの要件に従う必要があります。

• 不必要な切断を避けてください。建設現場で構造部材を切断すると、設計された形状が変化し、性能が損なわれる可能性があります。
• 許可されていない掘削を避けてください。穴を追加すると、有効断面特性が低下し、接続設計に干渉する可能性があります。
• 正しい間隔を維持する:母屋の間隔は、承認された構造設計に対応する必要があります。
• 互換性のあるファスナーを使用してください。ファスナーは構造材料や環境条件に適したものでなければなりません。
• 表面を保護します。保護コーティングの傷や衝撃による損傷は、適切に修復する必要があります。
• 水の蓄積を制御:構造の詳細設計では、鉄骨部材の周囲に水が滞留するような状況を避ける必要があります。
• 位置合わせを確認します。接続を最終的に締める前に、真直度と位置をチェックする必要があります。

構造フレームは風、雨、温度変化、日射に長年さらされる可能性があるため、太陽光発電システムの設置品質は特に重要です。

9. 最も重要な品質要素は何ですか?

冷間成形鋼母屋を購入する場合、購入者は単価だけに注目するのではなく、製品全体を評価する必要があります。

10. 耐用年数はどのように改善できますか?

適切な材料の選択は、長期的なパフォーマンスの始まりにすぎません。特に過酷な環境では、構造システムも定期的に検査する必要があります。

沿岸および高湿度のプロジェクトの場合は、コーティングの状態、接続ポイント、切断端、蓄積された水分、および異種金属が接触する可能性のある領域に注意を払う必要があります。

メンテナンス チームは以下を探す必要があります。

• 目に見える腐食またはコーティングの劣化。
• 保護表面の傷または機械的損傷。
• 留め具が緩んでいるか、破損している。
• 予期せぬ変形や局所的な座屈。
• 構造接続部の周囲に水が溜まる。
• 線形または構造幾何学的形状の変化。

早期の検査により、高価な構造上の問題やメンテナンスの問題に発展する前に、軽微な問題を特定できます。検査間隔は、プロジェクトの環境、暴露レベル、設計要件、およびメンテナンス計画を反映する必要があります。

11. なぜEnerget Solarを選ぶのですか?

エネルギーソーラーは、C 型および Z 型プロファイルを含む、太陽光発電設置システムおよび鉄骨構造用の冷間成形鋼製母屋ソリューションを提供します。その製品範囲は、標準要件とプロジェクト固有の構成の両方をサポートしています。

利用可能な仕様は、長さ、幅、高さ、厚さ、材料グレード、コーティング、パンチング配置などのパラメータ全体に適合させることができます。この柔軟性は、既存のシステム設計に適合する構造部材を必要とする EPC 請負業者、太陽光発電設置システムの製造業者、販売業者、およびプロジェクト開発者にとって役立ちます。

一般的な製品寸法はプロジェクトの要件に応じて構成でき、代表的なオプションは長さ約 1,000 ～ 6,000 mm、幅約 40 ～ 80 mm、高さ約 50 ～ 220 mm、厚さ約 1.8 ～ 3.0 mm をカバーします。最終仕様は常に工学計算やプロジェクト図面と照らし合わせて確認する必要があります。

エネルギーソーラー は、ロール成形、自動パンチング、精密切断、寸法検査、品質管理などのプロセスを通じた製造の一貫性も重視しています。カスタマイズされたプロジェクトの場合、技術図面と指定された接続要件に従って生産を調整できます。

国際的な太陽光発電プロジェクトの場合、この種の製造の柔軟性は、現場での変更の必要性を減らし、コンポーネントの統合をより予測しやすくするのに役立ちます。

12. よくある質問

Q1: 冷間成形鋼母屋の主な目的は何ですか?

冷間成形鋼母屋は一般に、鋼構造内の荷重を支持し分散するための二次構造部材として使用されます。太陽光発電システムでは、主要な構造部材を太陽光発電取り付けコンポーネントに接続し、モジュールアレイのサポートに役立ちます。

Q2: C 母屋と Z 母屋は互換性がありますか?

必ずしもそうとは限りません。断面形状や接続特性が異なるため、構造設計、スパン、荷重条件、接続配置に応じて適切なプロファイルを選択する必要があります。

Q3: 冷間成形スチール母屋はカスタマイズできますか?

はい。メーカーの生産能力に応じて、寸法、長さ、厚さ、穴のパターン、その他の仕様を設計図面やプロジェクトの要件に従ってカスタマイズできます。

Q4: 冷間成形鋼母屋は太陽光発電所に適していますか?

はい。これらは、プロジェクトの負荷と環境条件に合わせてセクションが適切に設計されている場合、地上設置型太陽光発電システム、屋上太陽光発電構造、ソーラーカーポート、その他の PV サポート用途に広く適用できます。

Q5: 屋外用途に適したコーティングは何ですか?

屋外の鉄鋼用途には、溶融亜鉛めっきおよび高度な亜鉛、アルミニウム、マグネシウムのコーティング システムが一般的に考慮されています。適切なオプションは、環境への曝露、必要な耐用年数、プロジェクトの仕様、および適用される基準によって異なります。

Q6: 設置時に母屋に穴を開けたり、切断したりすることはできますか?

通常、計画外のフィールド変更は避けるべきです。切断や穴あけを行うと、設計された断面特性が変化し、腐食保護が損なわれる可能性があります。いかなる変更も、承認されたエンジニアリング手順に従う必要があります。

Q7: 見積依頼の際にはどのような情報を提供すればよいですか?

有用な情報には、必要なプロファイル、寸法、厚さ、鋼種、コーティング仕様、長さ、穴パターン、数量、用途、プロジェクトの場所、入手可能な技術図面が含まれます。完全な情報を提供することで、サプライヤーはより適切な構成を推奨できるようになります。

Q8: 母屋の設置に関する問題を減らすにはどうすればよいですか?

正確な図面、一貫した寸法、工場で適切に配置された穴、互換性のある留め具、および明確に定義された取り付け手順を使用してください。製造前に接続の詳細を確認することで、現場での多くの問題を防ぐことができます。

13. 結論

冷間成形鋼母屋は、効率的な断面形状、寸法の一貫性、カスタマイズの柔軟性、および実用的な設置上の利点を兼ね備えているため、現代の太陽光発電設置システムや軽量鉄骨構造にとって重要な構造ソリューションとなっています。

ただし、適切な母屋を選択することは、単に C または Z プロファイルを選択するだけの問題ではありません。プロジェクトの荷重、スパン、間隔、材料グレード、厚さ、腐食環境、接続設計、製造公差、設置条件をすべて一緒に考慮する必要があります。

大規模な太陽光発電プロジェクトの場合、何千もの構造コンポーネントが長期の環境暴露下で連携して機能する必要がある可能性があるため、これらの詳細はさらに重要になります。適切に設計され、適切に製造された母屋システムは、不必要な材料の消費や設置の困難さを軽減しながら、構造の信頼性を向上させるのに役立ちます。

カスタマイズされた冷間成形鋼母屋の製造、技術サポート、太陽光発電設置用途向けの生産能力により、エネルギーソーラー顧客のプロジェクト要件に基づいた実用的な構造ソリューションの開発を支援できます。太陽光発電設置システム、鉄骨プロジェクト、またはカスタマイズされた構造アプリケーションを計画している場合は、お問い合わせ今すぐ、図面、仕様、コーティング要件、数量、納期のニーズについて話し合います。
