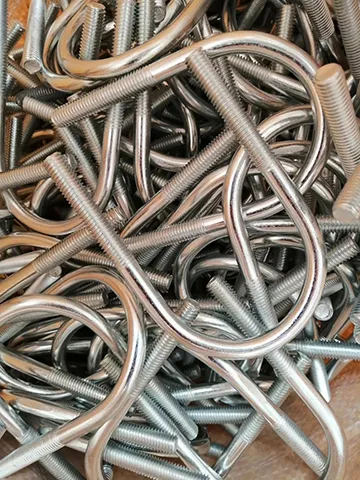

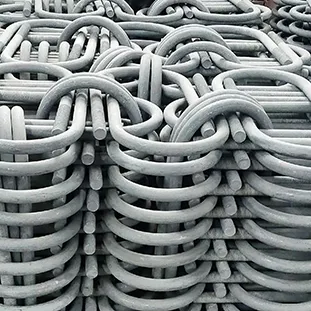

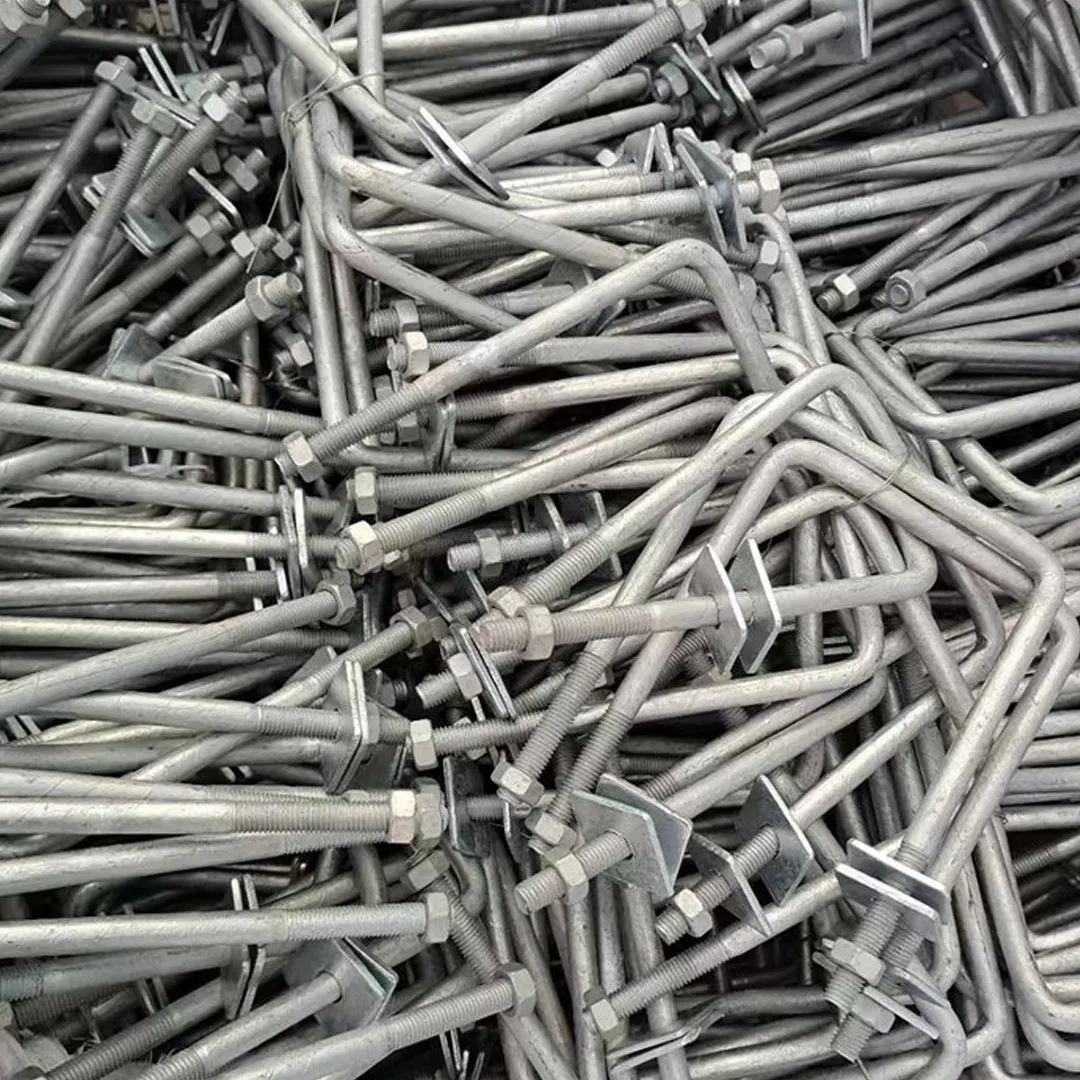

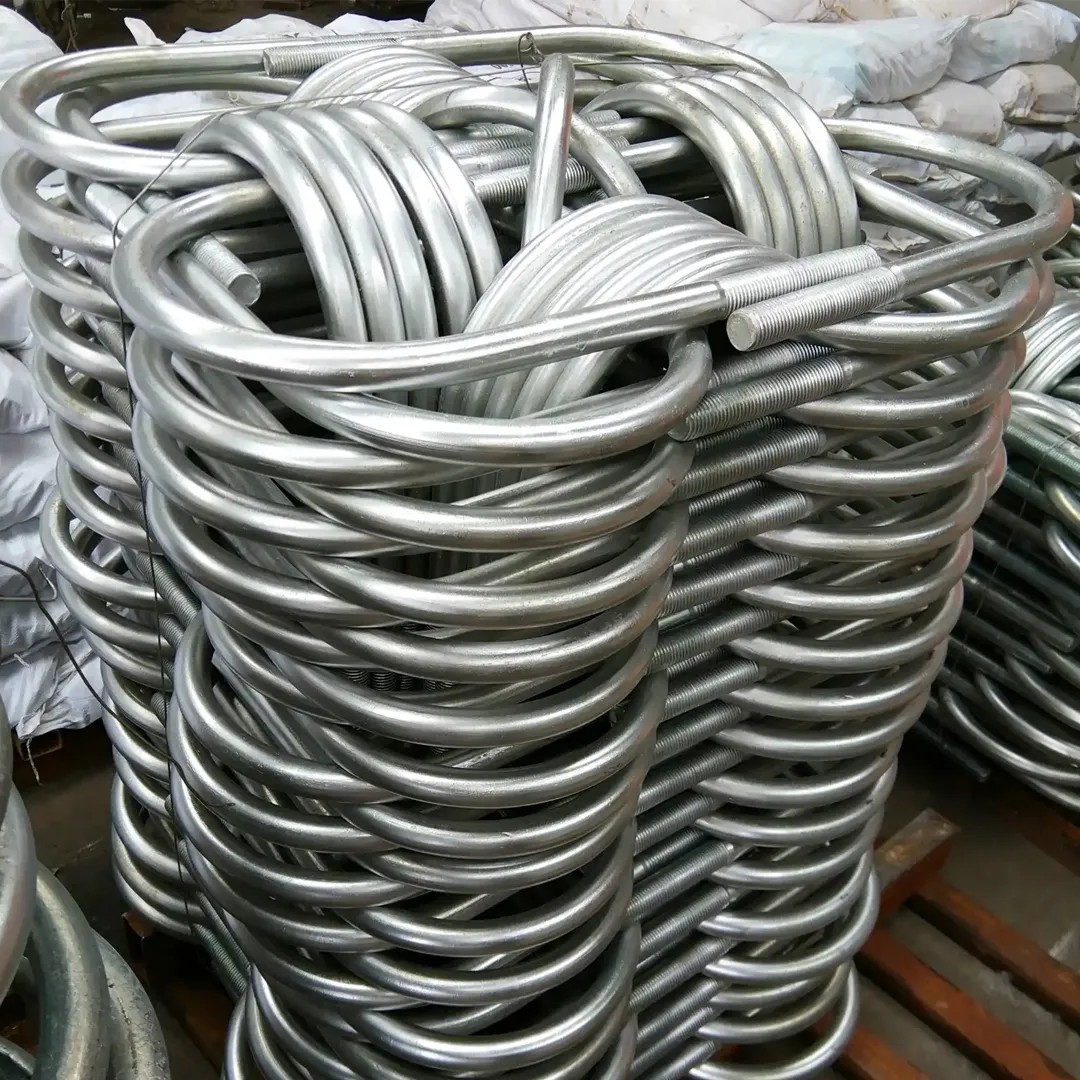

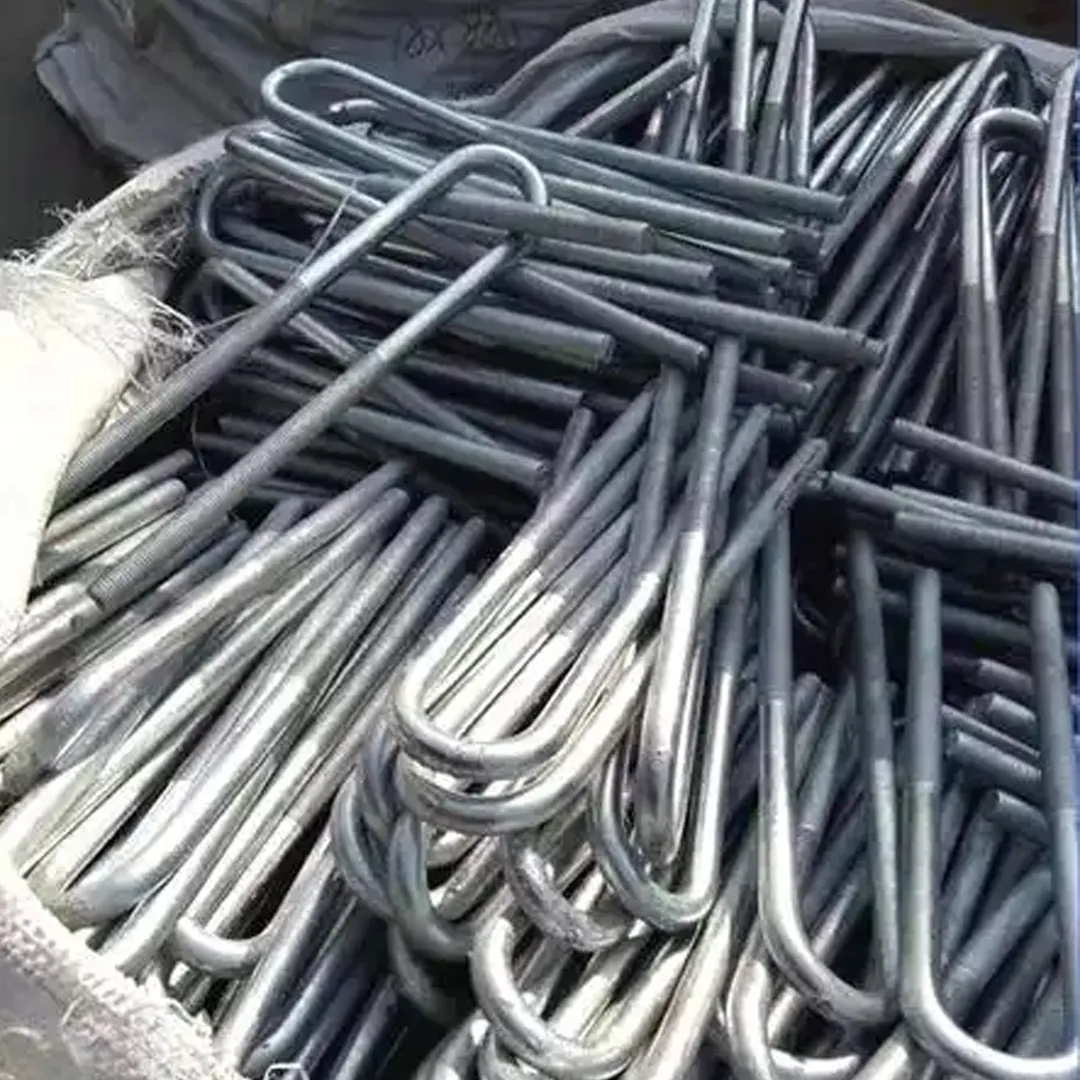

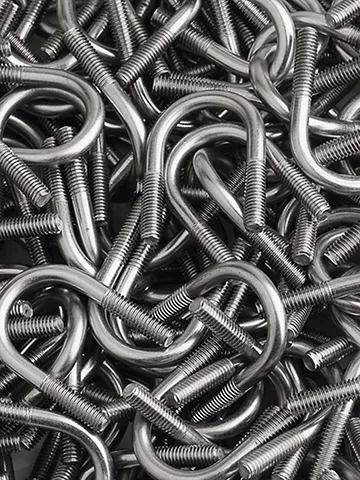

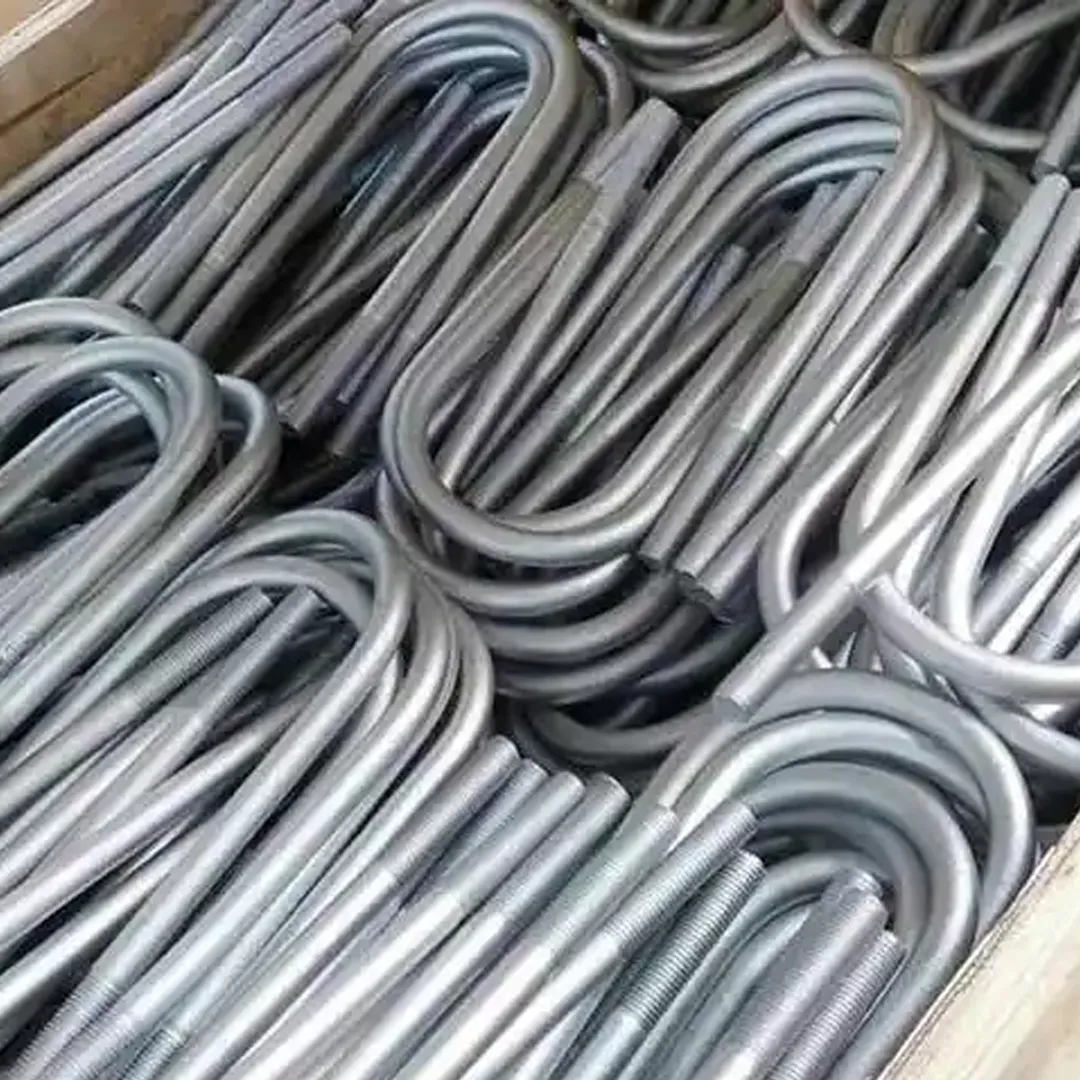

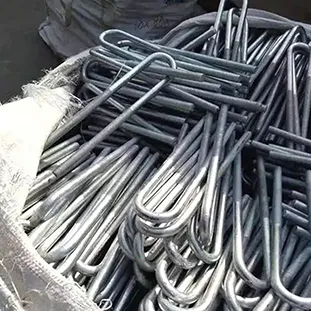

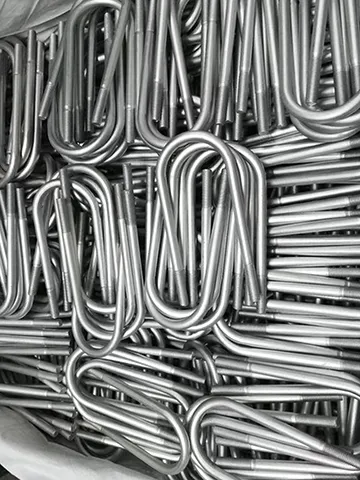

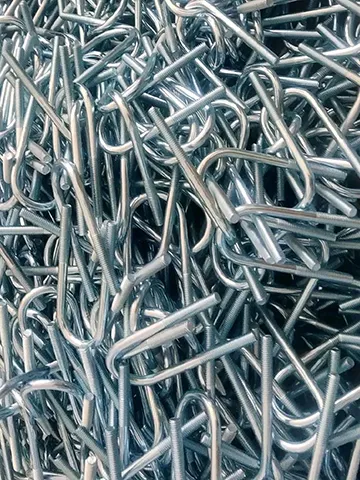

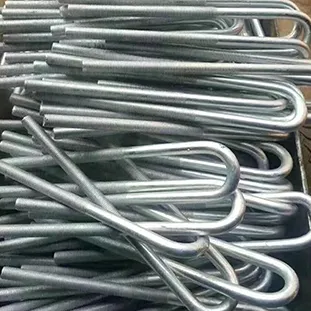

ソーラーラッキング用Uボルト

のソーラーラッキング用Uボルトは、太陽光発電設置構造に使用される鋼管、管状サポート、およびクロスビームを接続するために開発された特殊な締結コンポーネントです。平らな接触面でコンポーネントを固定する標準的なボルトとは異なり、U ボルトはパイプの外径に巻き付き、よりバランスのとれた確実な接続を実現します。

この設計により、締結具とパイプ間の接触面積が増加し、接続全体の荷重分散が向上します。その結果、アセンブリは振動、風による動き、長期にわたる構造疲労に対する耐性が高まります。

この製品は、地上設置型太陽光発電所、屋上太陽光発電システム、ソーラーカーポート、農業用太陽光発電構造物、パイプの安定性が重要となるさまざまな鋼製支持フレームワークで広く使用されています。

構造の信頼性を高める高強度材料

すべての U ボルトはプレミアム素材を使用して製造されていますQ255B（S235JR）炭素鋼、優れた引張強度、延性、繰り返し荷重に対する耐性を提供します。

過酷な屋外環境に耐えるため、表面は次のいずれかで仕上げることができます。溶融亜鉛めっきまたはZAM（亜鉛・アルミニウム・マグネシウム）コーティング、湿気、紫外線、塩水噴霧、大気腐食に対する耐久性のある保護層を形成します。

これらの耐食性コーティングは、太陽光発電システムの耐用年数全体にわたってメンテナンスの必要性を軽減しながら、長期的な固定性能を維持するのに役立ちます。

一貫したパフォーマンスを実現する精密製造

各 U ボルトは、自動曲げ、精密ねじ転造、寸法検査、表面処理を組み合わせた、完全に管理された製造プロセスを通じて生産されます。

従来のねじ切りと比較して、転造ねじは鋼の連続粒子構造を保持するため、耐疲労性が向上し、取り付け時のナットとの係合がよりスムーズになります。

一貫した製品品質を確保するために、すべての生産バッチで次の検査が行われます。

- 全体の寸法

- パイプの曲げ半径

- ねじ精度

- 表面コーティングの品質

- クランプの一貫性

この標準化された製造プロセスにより、大規模な太陽光発電プロジェクト全体での優れた互換性と信頼性の高い設置が保証されます。

さまざまな取り付けシステム向けのカスタム ソリューション

太陽光発電設置システムは構造構成が異なるため、Energet Solar は包括的なソリューションを提供します。OEMおよびODMカスタマイズサービス.

利用可能なカスタマイズには次のものが含まれます。

- パイプ径の互換性

- Uボルトの長さ

- ねじ仕様

- 鋼の直径

- 亜鉛メッキの厚さ

- ZAMコーティングオプション

- 特殊な曲げ半径

- 梱包要件

当社のエンジニアリングチームは、構造図、荷重条件、プロジェクト要件に基づいて適切な仕様を推奨します。

技術仕様

工学原理

U ボルトが管状構造物で優れた性能を発揮する理由

限られた接触点を通してのみ力を加える平らなファスナーとは異なり、U ボルトはパイプを取り囲み、クランプ荷重をより広い表面積に分散します。

この構成により、より均一な接触圧力が生成され、時間の経過とともにパイプが変形したり接続が緩んだりする可能性がある局所的な応力集中を軽減できます。

継続的な風荷重と熱膨張にさらされる太陽光発電構造の場合、このバランスの取れた力の分散により、構造の安定性が向上し、メンテナンス要件が軽減されます。

クランプ力の維持方法

U ボルトが正しく取り付けられていると、ナットを締めたときに予圧が生成されます。この予圧によりパイプと支持構造の間に十分な摩擦が生じ、通常の動作中の不要な動きを防ぎます。

風、振動、温度変化が太陽光発電設置システムに繰り返し作用するため、接続の完全性を維持するには、一貫した予荷重を維持することが不可欠になります。

このため、適切なボルト サイズの選択、正確なネジのかみ合い、および制御された締め付けトルクはすべて、長期的なパフォーマンスに影響を与える重要な要素です。

製品の用途

地上設置型太陽光発電所

高い構造強度と長期耐久性が要求される事業規模の太陽光発電プロジェクトにおいて、丸鋼パイプや構造部材を固定するために使用されます。

屋上太陽光発電システム

風の振動や熱膨張による動きを軽減しながら、管状サポートと取り付けフレームの間に安定した固定を提供します。

ソーラーカーポート構造

駐車場のキャノピーのフレームワーク全体にパイプを確実に固定し、車両の積載や屋外の環境条件下でも構造の剛性を維持します。

鉄骨構造プロジェクト

工業用建物、倉庫、農業施設、耐久性のあるパイプ固定ソリューションを必要とするさまざまな鉄骨フレームの用途に適しています。

農業および農村部の太陽光発電システム

温室太陽光発電システム、家畜小屋、灌漑施設、および管状鋼製サポートを利用するその他の農業構造物に最適です。

プロジェクトに適した U ボルトの選択

正しい U ボルトを選択することは、太陽光発電取り付けシステムの構造的性能にとって非常に重要です。エンジニアは、ボルトの直径だけで選択するのではなく、長期的な信頼性を確保するために、いくつかの設置および環境要因を評価する必要があります。

パイプ径を合わせる

U ボルトの内径はパイプの外径と厳密に一致する必要があります。

U ボルトが大きすぎるとクランプ力が低下し、風による振動で動く可能性がありますが、U ボルトが小さすぎると取り付けが困難になり、締結具とパイプの両方に過剰な応力が生じる可能性があります。

適切な強度を選択してください

異なる接続点には異なる構造荷重がかかります。

通常、一次耐荷重部材には大きなボルト直径と高強度の材料が必要ですが、二次支持部材には標準仕様が使用される場合があります。適切に選択すると、安全性とコスト効率の両方が向上します。

設置環境を考慮する

環境条件はファスナーの耐用年数に大きな影響を与えます。

溶融亜鉛メッキU ボルトは、ほとんどの内陸太陽光発電プロジェクトに適しています。

ZAMコートU ボルトは、長期間の暴露により腐​​食が促進される海岸、高湿度、または塩分環境での耐食性を強化します。

スレッドの互換性を確認する

ナット、ワッシャー、およびネジの仕様が、選択した U ボルトと完全に互換性があることを確認してください。適切なマッチングにより予圧の一貫性が向上し、取り付け時のネジ山損傷のリスクが軽減されます。

インストールのベストプラクティス

長期にわたる構造の安定性を維持するには、正しい設置が不可欠です。

取り付ける前に、U ボルトがパイプの直径に適合していること、およびすべての接触面に汚れがなく、破片がないことを確認してください。 U ボルトをパイプの周りに対称に配置して、バランスのとれたクランプ圧力を実現します。

締めるときは、片側のナットを最初に完全に締めるのではなく、両方のナットを交互に締めます。これにより、プリロードが均等に分散され、不均一な荷重やパイプの歪みが防止されます。

太陽光発電構造が初期動作条件にさらされた後は、接続がしっかりと維持されていることを確認するために定期的なトルク検査を行うことをお勧めします。

よくあるインストールの間違い

高品質のファスナーであっても、正しく取り付けられないと故障する可能性があります。よくある間違いを理解することは、メンテナンスコストを削減し、太陽光発電設置システムの長期的な信頼性を向上させるのに役立ちます。

エンジニアリング上の考慮事項

プリロードを理解する

U ボルトを締める主な目的は、2 つのコンポーネントを単に結合することではなく、予圧を生成することです。

十分な予荷重によりパイプと支持構造の間に摩擦が生じ、風荷重、機器の振動、または熱膨張によって引き起こされる動きを防ぎます。設置の耐用年数を通じてこの予荷重を維持することは、接続の信頼性に影響を与える重要な要素の 1 つです。

太陽光発電設置システムにおける荷重伝達

太陽光発電構造では、U ボルトは静的荷重と動的荷重の組み合わせにさらされます。

一般的な負荷条件には次のようなものがあります。

- 太陽電池アレイに作用する風力上昇

- 寒冷地における積雪荷重

・鋼製部材の熱膨張・収縮

- 環境変化による日常の振動

・点検整備時のメンテナンス負荷

正しい U ボルト仕様を選択すると、これらの荷重を取り付け構造全体に安全に分散させることができます。

製造と品質管理

何千もの留め具が取り付けられる大規模な太陽光発電プロジェクトでは、製品の一貫性が不可欠です。

Energet Solar では、寸法精度と安定した機械的性能を確保するために、すべての生産バッチが標準化された品質管理プロセスに従っています。

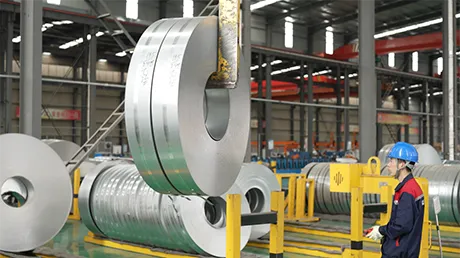

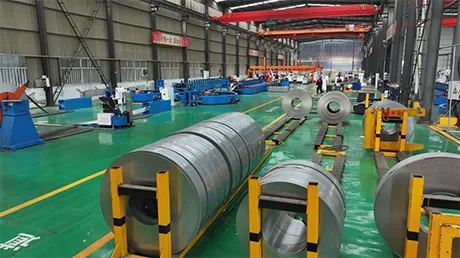

原材料の検証

入荷するすべての鋼材は、製造を開始する前に検査され、材料グレード、化学組成、機械的特性が確認されます。

精密成形

自動曲げ装置により、すべての生産バッチにわたって一貫した曲げ半径と寸法精度が保証されます。

ねじ山検査

転造ねじは、プロファイルの精度、滑らかなかみ合い、寸法の一貫性が検査され、信頼性の高い取り付けが保証されます。

表面保護

各バッチは、長期的な耐食性を確保するために、亜鉛メッキまたは ZAM 処理後にコーティングの品質と表面の完全性がチェックされます。

最終品質検査

完成した製品は、出荷前に寸法検査、ねじ検査、外観検査、梱包検査などの総合検査を受けます。

実用化事例

中東の実用規模の太陽光発電所

高温の砂漠環境に位置する 60 MW の地上設置型太陽光発電プロジェクトの場合、Energet Solar は主要パイプ接続用の溶融亜鉛メッキ U ボルトを供給しました。

強烈な紫外線や昼夜の大幅な温度変化に長時間さらされたにもかかわらず、ファスナーは長期間の使用後に目立った緩みやコーティングの劣化を起こすことなく、安定したクランプ性能を維持しました。

東南アジア沿岸部屋上太陽光発電プロジェクト

35 MW の屋上太陽光発電設備は、塩分を含んだ空気と高湿度に常にさらされるため、強化された腐食保護が必要でした。

これらの条件に対処するために、プロジェクト固有の寸法でカスタマイズされた ZAM コーティングされた U ボルトが提供されました。耐食性の向上によりメンテナンスの頻度が減り、屋外での長期間の運用においても信頼性の高い構造性能が提供されます。

エナゲットソーラーを選ぶ理由

適切なファスナーのサプライヤーを選択することは、適切なファスナーを選択することと同じくらい重要です。

Energet Solar は、製造経験、エンジニアリング サポート、厳格な品質管理を組み合わせて、世界中の太陽光発電プロジェクトに信頼性の高い固定ソリューションを提供します。

当社の利点は次のとおりです。

- 太陽光発電架台システムを専門とする専門メーカー

- 安定した製品の一貫性を実現する自動生産

- OEMおよびODMカスタマイズサービス

- 高張力炭素鋼材

- 溶融亜鉛メッキおよびZAMコーティングのオプション

- 厳格な寸法検査と品質検査

- 迅速な生産と信頼性の高い世界中への配送

- エンジニアリングプロジェクトの技術サポート

よくある質問

U ボルトの寸法はカスタマイズできますか?

はい。パイプ径、ボルトの長さ、ねじ仕様、材質、コーティング要件に基づいてカスタマイズされた U ボルトを製造します。

どのコーティングが沿岸環境に適していますか?

ZAMコーティング塩水噴霧や大気腐食に対する耐性が強化されているため、一般に沿岸地域や高湿度地域に推奨されます。

正しい U ボルトのサイズを決定するにはどうすればよいですか?

U ボルトは、構造荷重、取り付けクリアランス、および必要なクランプ力を考慮しながら、パイプの外径と一致する必要があります。

適合するナットとワッシャーは付属していますか?

これらは、顧客の要件に応じて完全な固定キットの一部として提供できます。

このUボルトは角管にも使用できますか？

はい。丸鋼管と角鋼管の両方の用途に適したカスタマイズされた曲げ寸法を提供します。

あなたの製品はどのような基準に従っていますか?

当社の製品は、関連する国際的な太陽光発電構造要件に従って製造され、厳格な品質管理システムの下で生産されています。

エンジニアリングサポートは提供していますか?

はい。当社のエンジニアリング チームは、製品の選択、図面のレビュー、カスタマイズ、さまざまな太陽光発電取り付けシステムの技術的な推奨事項を支援できます。

出荷前にどのような検査が行われますか?

バッチごとに寸法検査、ねじ山検査、表面塗装検査、外観検査、梱包検査を経て、出荷前に安定した品質を確保します。
