中空構造部ハイス

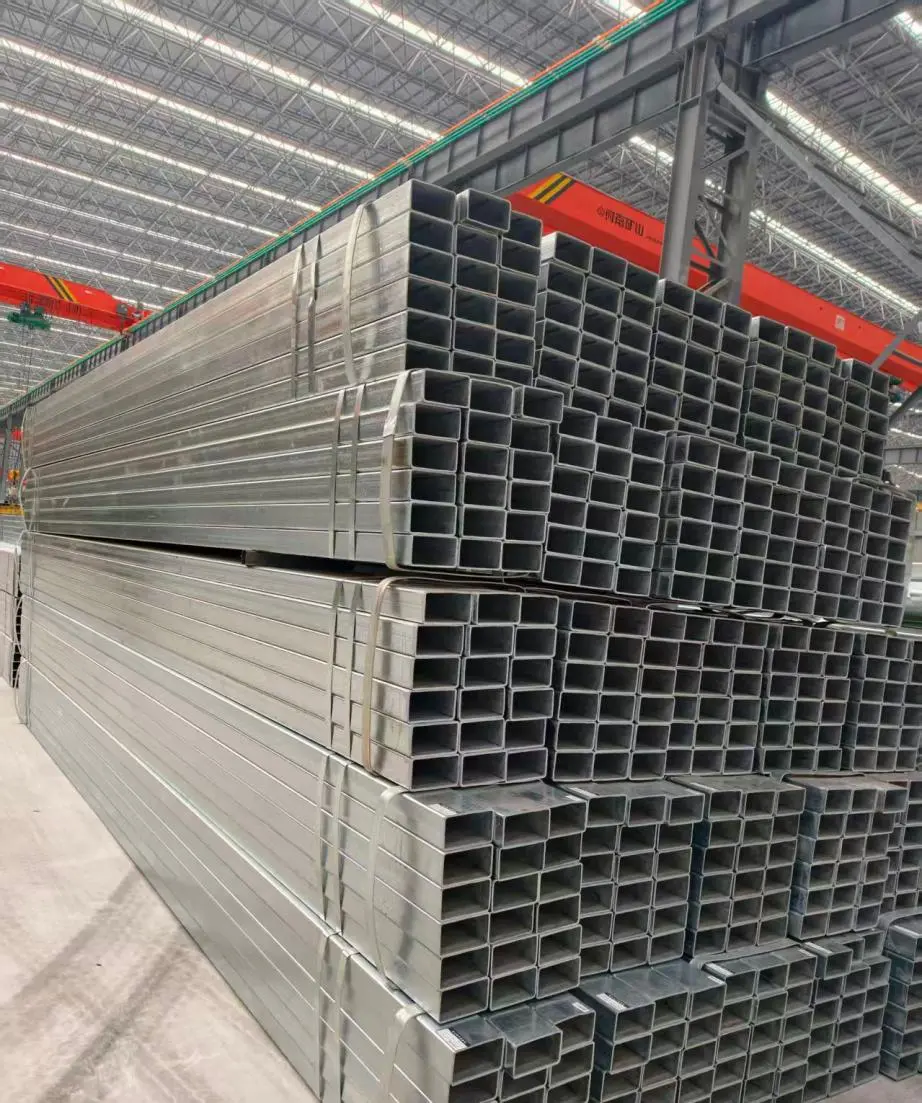

中空構造断面 HSS は、閉断面を持つ構造用鋼の一種であり、本質的には「中空耐荷重プロファイル」であり、低炭素鋼または低合金鋼から冷間成形または熱間圧延および溶接によって製造されます。閉じた断面のおかげで、同じ重量の開いたプロファイルと比較して優れた慣性モーメントとねじり剛性が得られ、より小さな断面積でより重い荷重を支えることができます。 4 つの側面すべてで溶接とボルト締めをサポートし、接続の詳細を簡素化し、モジュール式アセンブリに最適です。シームレスで密閉された形状は見た目にも美しく、応力集中を最小限に抑え、露出した建築構造物に適しています。

主な特長

① 高い耐荷重性と耐ねじれ性

中空構造断面 HSS 部材は、閉断面を特徴とし、断面積に比べて優れた慣性モーメントとねじれ剛性を実現します。同じ量の材料を使用する場合、HSS は山形鋼や溝形鋼のようなオープン プロファイルよりも大きな曲げモーメントとトルクに耐えることができます。一次耐力柱や梁としての使用や、風、雪、偏心荷重を受ける用途に適しています。軽量構造と材料効率を優先するプロジェクトの場合、これは鋼材消費量の削減、基礎負荷の軽減、そして全体的なコストの削減につながります。

② 正方形/長方形のプロファイルと簡単な組み立て

正方形および長方形のチューブは、4 つの側面すべてが平らな表面を備えているため、接続プレート、母屋、クランプ、エンド プレートとの位置合わせが容易で、直接溶接、ボルト締め、またはリベット締めが可能です。接続設計では、オープン プロファイルによく必要となる追加の補強プレートが不要なため、接続構成が簡素化され、現場での組み立て効率が向上し、エラー率が低くなり、モジュール式およびプレハブ構造に特に適しています。

③ 一体成形と寸法安定性

冷間成形または高周波溶接によって製造されたこれらのセクションは、側面の長さと真直度の公差が厳密に管理され、真っ直ぐな本体、面一の端、均一な肉厚を特徴としています。材料は納品後すぐに切断して接合できるため、現場での矯正、エッジトリミング、補修溶接の必要がなくなります。この利点は、タイトなスケジュールと大量の設置量を伴う分散プロジェクトに特に有益です。

④ 豊富な表面処理オプション

中空構造部ハイスは、溶融亜鉛めっきや亜鉛・アルミニウム・マグネシウム（Zn・Al・Mg）メッキなどの各種処理プロセスに対応しています。コーティングは隙間なく均一かつ連続的に塗布されます。仕様は沿岸、高湿度、または産業環境の防食要件に基づいて選択でき、適切な構造設計と組み合わせることで 25 年以上の耐用年数を保証します。

⑤ 高いアプリケーション互換性

これらのセクションは、支持構造と建築フレームワークの両方として二重の目的を果たします。この多用途性により、在庫する材料の種類が減り、在庫のプレッシャーが軽減されます。

技術仕様

アイテム	仕様
製品名	中空構造部ハイス
セクションタイプ	正方形(SHS)、長方形(RHS)
一般的な材料グレード	Q235B、Q355B、Q355C（軟鋼・低合金構造用鋼）
成形工程	冷間成形、高周波縦溶接、熱間圧延シームレス/溶接
正方形および長方形のチューブの寸法	40×40、60×60、80×80、100×100、120×120、60×40、80×40、100×50、120×80、160×80など
丸管外径	Φ32、Φ48、Φ60、Φ76、Φ89、Φ114など
肉厚	1.5mm～8.0mm（部位・用途に応じて選択）
標準長さ	6m (カスタムカット可能な長さ: 3m / 9m / 12m または図面ごとにカット)
表面処理	溶融亜鉛メッキ、亜鉛-アルミニウム-マグネシウム塗装、裸仕上げ
適用規格	GB/T 6728、EN 10219、ASTM A500、GB/T 13793など
許容範囲	側面寸法公差±0.5mm、肉厚公差±0.2mm、真直度≦2mm/m
末端処理	プレーンエンド / ベベルエンド / 図面に応じた穴あけ加工

建設プロセス

①要件確認と設計レビュー：

図面、断面寸法、使用シナリオを提供していただくと、当社の技術チームが仕様の適合性を検討し、材料グレード、肉厚、切断長さ、局所的な風荷重、積雪荷重、腐食レベルに対する表面処理を確認します。仕様ミスによる手戻りによる遅れを防ぐために、確認後お見積りと納期をご提示いたします。

② 原材料の準備と生産スケジュール:

50,000 トンの原材料備蓄を活用して、必要なグレードの帯鋼を回収し、冷間圧延成形ラインまたは高周波溶接ラインに送ります。年間生産能力 500,000 トンと 40 以上の生産ラインを備え、複数のラインを同時に稼働させることができます。大量の注文はバッチに分割され、継続的で中断のない供給が保証されます。

③成形・二次加工：

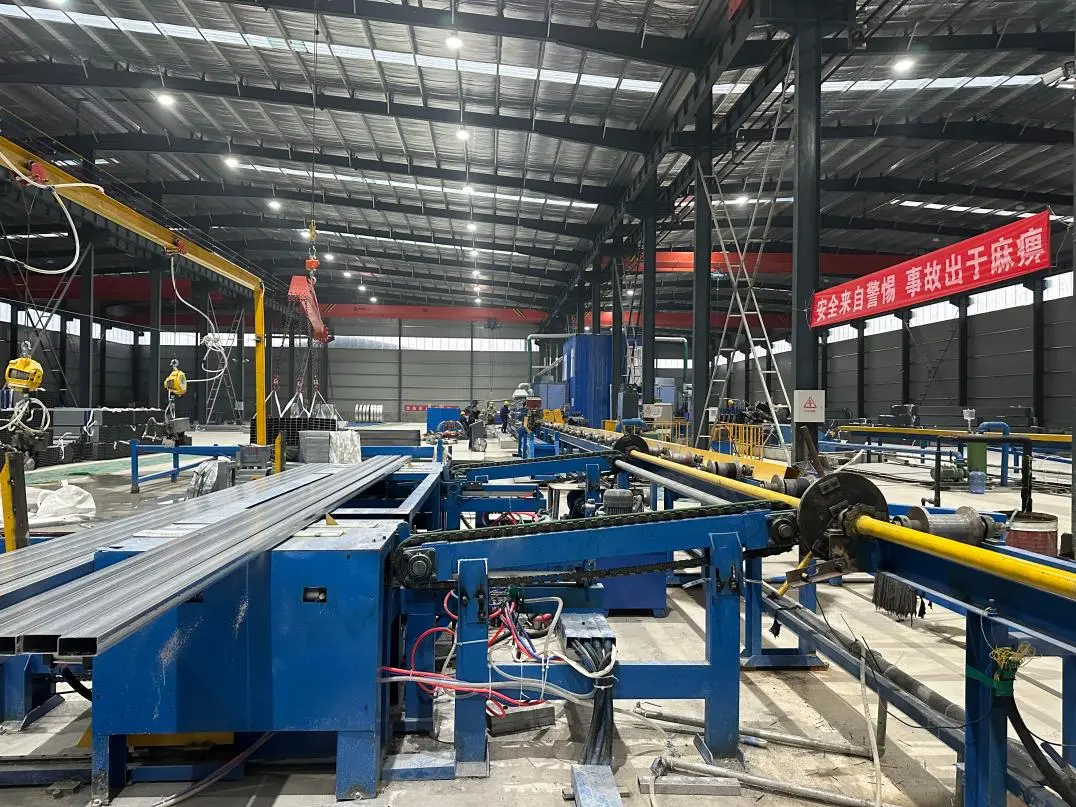

チューブは生産ラインで冷間圧延成形、高周波溶接、精密切断を受けます。図面に基づいて、穴開け、面取り、曲げ、コーナーカット、端面研磨などの後加工を行っていきます。これにより、すぐに組み立てられる半完成品または完成品コンポーネントが得られ、顧客の現場での二次加工が不要になります。

④ 防食表面処理：

プロジェクトの要求に応じて、材料には溶融亜鉛めっき、Zn-Al-Mg コーティング、または粉体塗装が施され、均一なコーティングの厚さと裸の斑点のない連続性が保証されます。塩水噴霧や深刻な腐食のリスクが高い地域では、コーティング基準をアップグレードすることができ、出荷前に厚さと密着性のテストが実施されます。

⑤ 品質検査と報告：

製造全体を通じて、原材料の入荷検査、成形時の工程内スポットチェック、完成品の完全検査、出荷前の最終検査など、4 つの主要な検査段階と 16 の基準を厳格に遵守します。各バッチは、側面の長さ、壁の厚さ、真直度、溶接の外観、およびコーティングの品質についてスポットチェックを受けます。付属文書には、原材料のテストレポート、製造品質検査レポート、サードパーティのテストレポートが含まれます。

⑥ 梱包と発送：

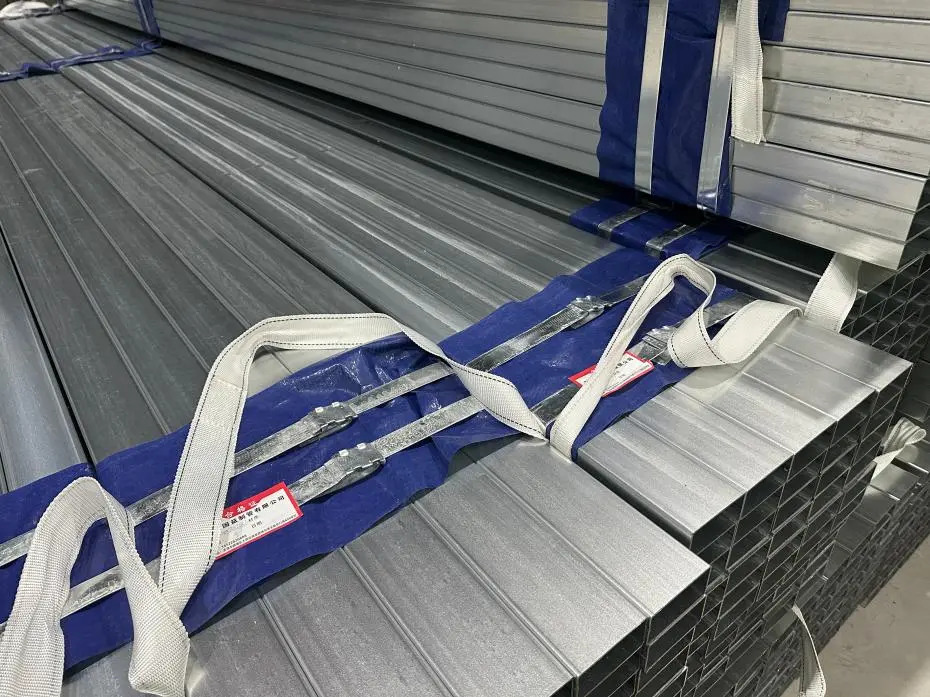

完成した中空構造セクション HSS 製品は、コンテナの積載要件に応じて束ねられ、防水フィルムで包まれ、必要に応じてエッジプロテクターや木枠が使用されます。天津港に隣接するこの工場は、通関後の即時のコンテナ積み込みと出荷を容易にし、合意された期限内にクライアントのプロジェクト現場に確実に配送できるようにするとともに、添付の図面、適合証明書、設置に関する技術サポートも提供します。

よくある質問

Q1: ハイスは標準角管と同じですか?

中空構造断面 HSS は、構造用閉じた形鋼の標準用語であり、正方形、長方形、円形の断面が含まれます。当社は、材料、公差、耐荷重性能について明確に定義された仕様を備えた構造基準に従って製造しており、通常の商用グレードのチューブと区別しています。

Q2: どのような断面サイズを作成できますか?

標準的な角管、角管は40×40～160×80、円管はΦ32～Φ114、肉厚は1.5～8mmです。当社の工具と生産ラインはそのような要件に対応しているため、標準以外のサイズも図面に基づいてカスタム製造できます。

Q3: 大量注文の場合、通常のリードタイムはどれくらいですか?

必要な中空構造部ハイスの仕様と数量により異なります。標準のバッチ注文は契約のタイムラインに従ってスケジュールされますが、カスタムの長さや穴開けの場合は期間が若干追加される場合があります。ご注文前に明確な納期をご提示し、お急ぎのご要望にも対応いたします。

Q4: 沿岸プロジェクトにはどのような防食オプションが最適ですか?

高塩分環境の場合は、亜鉛、アルミニウム、マグネシウムのコーティングまたは耐久性の高い亜鉛メッキをお勧めします。一般的な屋外での使用には標準の溶融亜鉛メッキで十分です。当社は、塩水噴霧およびコーティングのテストデータを備えた、プロジェクトの場所に合わせた防食ソリューションを提供します。

Q5:穴あけやカットなどの加工も対応してもらえますか？

はい。正確な製造図面が提供されていれば、出荷前にお客様の図面に従って穴開け、面取り、曲げ、精密切断を行うことができるため、現場での加工要件が軽減されます。

Q6: 大規模プロジェクトに資材を提供したことがありますか?

はい。当社の世界累計出荷量は27GWを超えており、その中には中東での1.2GWの単一プロジェクトも含まれます。当社には大規模かつ大量の注文を納品した豊富な経験があり、過去のプロジェクトを参照することができます。
