冷間成形鋼製母屋が太陽光発電構造の強度、効率、耐久性をどのように向上させることができるか

太陽光発電設置システムや最新の鉄骨プロジェクトの場合、エネルギーソーラー提供します冷間成形鋼母屋構造効率、寸法精度、耐食性、柔軟なカスタマイズを組み合わせるように設計されたソリューション。精密冷間圧延成形によって製造されたこれらの C 形および Z 形のプロファイルは、太陽光発電構造物や鉄骨造の建物の二次耐荷重部材として広く使用されています。

冷間成形鋼製母屋は、荷重の伝達、主要構造部材の接続、太陽光発電モジュール アレイの支持において重要な役割を果たします。従来の熱間圧延部品と比較して、冷間成形により、メーカーは効率的な材料利用と正確な寸法で最適化された断面形状を作成できます。太陽光発電プロジェクトの場合、長期的な構造性能を確保するには、適切な鋼材グレード、プロファイル寸法、コーティング、スパン、設置方法を選択することが不可欠です。このガイドでは、冷間成形母屋の仕組み、主な用途、重要な仕様、製造上の考慮事項、実際の設置上の注意事項について説明します。また、カスタマイズされた母屋ソリューションが、地上設置型太陽光発電所、屋上太陽光発電システム、ソーラーカーポート、産業用鉄骨構造物など、さまざまなプロジェクト環境をどのようにサポートできるかについても概説します。

目次

1. 冷間成形鋼母屋とは何ですか?
2. 冷間成形スチール母屋はどのように機能しますか?
3. 主な利点は何ですか?
4. 購入者はどのような仕様を考慮する必要がありますか?
5. どこで使用されますか?
6. どのように製造されていますか?
7. インストール中に考慮すべきことは何ですか?
8. 適切な母屋をどのように選択すればよいでしょうか?
9. よくある質問

冷間成形鋼母屋とは何ですか?

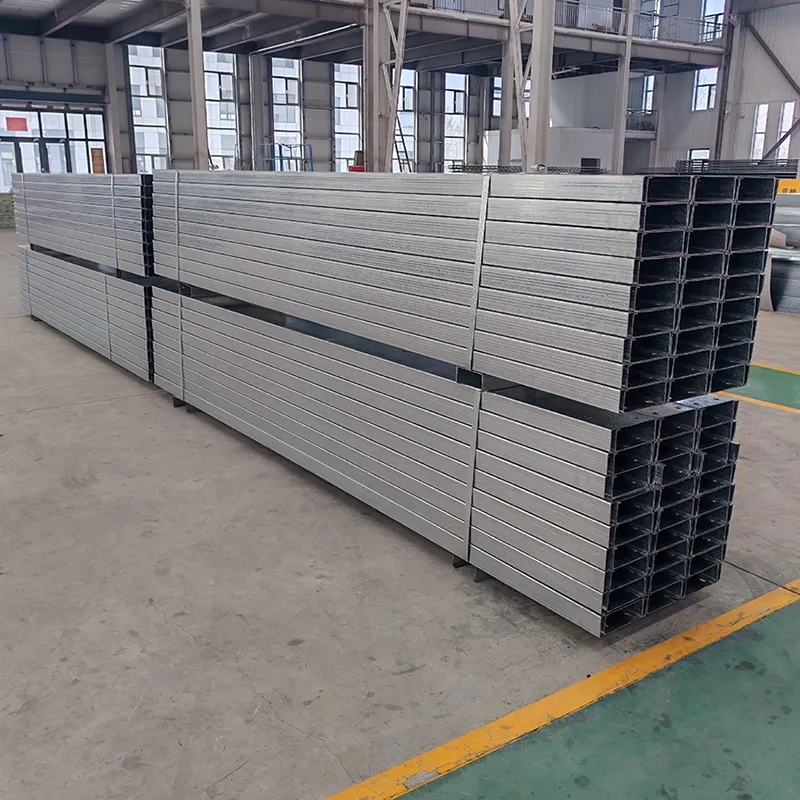

冷間成形鋼母屋は、鋼板または鋼板を室温で特定の断面形状に成形することによって製造される構造用鋼部材です。一般的なプロファイルには、C 形状および Z 形状のセクションが含まれます。成形プロセスでは、高い強度対重量比と一貫した形状を備えた軽量の構造コンポーネントが作成されます。

太陽光発電設置システムでは、母屋は一般に二次構造部材として機能します。これは、太陽電池モジュールアレイを固定するための安定した表面を提供しながら、一次梁やその他の支持コンポーネントを接続するのに役立ちます。このため、母屋の形状、材料の強度、接続設計、および腐食保護がシステム エンジニアリングの際に重要な考慮事項となります。

高温で成形される熱間圧延構造セクションとは異なり、冷間成形プロファイルは、鋼セクション全体を高い成形温度に加熱することなく製造されます。したがって、連続ロール成形により、再現可能な寸法、正確なプロファイル、および効率的な材料利用が可能になります。

冷間成形スチール母屋はどのように機能しますか?

母屋の主な構造目的は、支持されるコンポーネントと主構造フレームの間で荷重を分散することです。太陽光発電設置構造では、太陽電池モジュールの重量、風圧、雪、メンテナンス作業、およびプロジェクト設計で指定されたその他の環境条件によって負荷が発生する可能性があります。

断面形状は、これらの荷重下で鋼部材がどのように動作するかに直接影響します。 C および Z プロファイルは、鋼の量を比較的効率的に保ちながら、有用な曲げ抵抗を提供できます。正しく設計された接続により、母屋、梁、柱、ブラケット、モジュールを支持するコンポーネントの間で力が伝達されます。

このため、寸法や価格のみに基づいて母屋を選択すべきではありません。構造計算では、プロジェクトのスパン、予想される荷重、鋼種、接続方法、たわみ要件、および適用されるエンジニアリング基準を考慮する必要があります。

主な利点は何ですか?

冷間成形プロファイルは、構造効率、再現性のある製造、カスタマイズが重要な場合に使用されることが増えています。太陽光発電の設置用途では、いくつかの特性により特に役立ちます。

• 効率的な構造幾何学:C および Z プロファイルは、比較的低い構造重量を維持しながら、有用な耐荷重性能を提供します。
• 寸法の一貫性:自動ロール成形と精密切断により、プロファイル寸法と穴の位置を維持できます。
• 材料効率:最適化された断面は、適切に設計されていれば、不必要な材料の使用を削減できます。
• 柔軟なカスタマイズ:長さ、幅、高さ、厚さ、穴、およびプロファイルの構成は、プロジェクトの要件に適合させることができます。
• 腐食保護:溶融亜鉛メッキおよび亜鉛-アルミニウム-マグネシウムコーティングは、屋外用途の保護を強化します。
• インストールの互換性:穴を正確に配置すると、ブラケット、ボルト、その他の構造コンポーネントとの接続が簡素化されます。

購入者にとって、これらの利点は、特に母屋が標準化された太陽光発電取り付け設計に統合されている場合に、より予測可能な製造と設置に貢献できます。

購入者はどのような仕様を考慮する必要がありますか?

仕様要件は構造計算やプロジェクトの条件によって異なります。 Energet Solar の母屋ソリューションの一般的なパラメータは次のとおりです。

これらの数値は、プロジェクト固有の構造計算の代わりとしてではなく、利用可能な製品オプションとして扱う必要があります。適切なプロファイルは、実際の設計荷重と適用される規格に従って常に確認する必要があります。

どこで使用されますか?

冷間成形母屋は、そのプロファイルと寸法をさまざまな工学要件に適合させることができるため、多くの構造用途に使用できます。太陽光発電業界では、一般的な用途には次のようなものがあります。

1. 地上設置型太陽光発電所:母屋は、大型太陽電池アレイの二次支持構造の一部を形成できます。
2. 屋上太陽光発電システム:正確な寸法と構造重量の制御が重要な屋上の取り付け構造に組み込むことができます。
3. ソーラーカーポート:母屋は梁や柱と一体化しながら、屋根や太陽光発電モジュールをサポートできます。
4. 産業用鉄骨建物:鉄骨造の二次構造部材として機能します。
5. カスタマイズされた鋼構造:プロジェクト固有のプロファイルは、図面とエンジニアリング要件に従って作成できます。

実際の用途は、製品の寸法だけではなく、構造設計によって決定する必要があります。風、雪、地震条件、スパンの長さ、接続の詳細、設置環境はすべて、要求される仕様に影響を与える可能性があります。

どのように製造されていますか?

大規模な太陽光発電設備では、わずかな寸法のばらつきが組み立てや接続の精度に影響を与える可能性があるため、信頼性の高い製造プロセスが不可欠です。現代の生産では、通常、連続成形、自動切断、打ち抜き、検査、表面処理が組み合わされています。

エネルギーソーラー は、母屋の製造に冷間圧延成形、自動パンチング、レーザー切断、および表面処理プロセスを使用しています。その製造能力には 40 以上の生産ラインが含まれており、標準およびカスタマイズされた生産要件の両方をサポートしています。

製造ワークフローには通常、次のものが含まれます。

• 鋼帯原料の選定・検査。
• 指定された C または Z プロファイルに連続冷間圧延成形します。
• 必要な穴パターンに応じて精密なパンチングを行います。
• 指定の長さに正確に切断します。
• 溶融亜鉛メッキやZAMコーティングなどの表面処理。
• 寸法検査と塗装検査。
• 梱包と輸送の準備。

大規模な太陽光発電プロジェクトの場合、設置中に数百または数千の構造部材が連携して作業する必要があるため、生産の一貫性が特に重要です。

インストール中に考慮すべきことは何ですか?

適切に製造された母屋であっても、現場で不適切に取り付けられたり変更されたりすると、パフォーマンス上の問題が発生する可能性があります。したがって、建設計画にはいくつかの実際的な考慮事項を含める必要があります。

設計されたスパンを守る

構造部材の数を減らすためだけに設計上の設置スパンを超えないようにしてください。スパンが大きすぎると、風や雪の荷重下でたわみや構造応力が増加する可能性があります。

制御不能な切断や穴あけを避ける

ランダムな切断、穴あけ、または曲げを行うと、設計された断面が変化し、構造部材が弱くなる可能性があります。必要な変更がある場合は、プロジェクト エンジニアまたは製造元に確認する必要があります。

表面コーティングを保護する

輸送や設置の際には、不要な衝撃や傷を与えないよう注意してください。コーティングの損傷が発生した場合は、局所的な腐食を制限するために適切な修理手順に従う必要があります。

排水を考慮する

屋外の鋼製部材は、不必要に水が溜まるエリアを作るような方法で設置すべきではありません。適切な排水は、長期的な湿気への曝露を軽減し、コーティングの耐久性をサポートします。

高腐食環境の検査

海岸線近くや高湿度の工業環境にあるプロジェクトでは、強化された腐食保護と定期的な検査が必要になる場合があります。コーティングシステムは、実際の環境暴露に応じて選択する必要があります。

適切な母屋をどのように選択すればよいでしょうか?

適切な母屋を選択するには、プロファイルの寸法を比較するだけでは不十分です。専門的な調達プロセスでは、材料の仕様を構造要件および環境条件と結び付ける必要があります。

• 設計荷重を定義します。風、雪、地震、死荷重、およびその他の関連するプロジェクト荷重を確立します。
• 構造スパンを確認します。支持部材間の必要な距離を決定します。
• 鋼種を選択してください:強度要件と適用される規格に基づいて、適切なグレードを選択してください。
• プロファイルを選択します:構造計算と接続要件に従って C 構成と Z 構成を比較します。
• コーティングを指定します。環境への曝露と予想される使用条件に応じて、HDG または ZAM を検討してください。
• 穴のパターンを確認します。ブラケットやコネクタを効率的に組み立てるには、正確な穴の間隔が重要です。
• 製造能力をレビューします。サプライヤーが必要な量の寸法の一貫性を維持できることを確認してください。
• カスタマイズ オプションを確認します。CAD ベースの製造は、プロジェクト固有の寸法と接続の詳細を一致させるのに役立ちます。

経験豊富なスタッフと一緒に働きます冷間成形鋼母屋メーカー大規模プロジェクトの仕様レビュー、カスタマイズ、生産調整、技術サポートを簡素化できます。

ソーラー母屋の製造品質がなぜ重要なのでしょうか?

太陽光発電設置システムは長年にわたり屋外条件にさらされるため、構造コンポーネントには一貫した形状と適切な腐食保護が必要です。製造品質は、個々の母屋を効率的に組み立てられるかどうか、また完成した構造が意図したとおりに機能するかどうかに直接影響します。

エネルギーソーラー は、原材料管理、冷間圧延成形、自動パンチング、寸法検査、コーティング検査、最終梱包を生産プロセスの一部として組み合わせています。同社はまた、カスタマイズされたプロジェクトに対する販売前のエンジニアリングコンサルティング、生産追跡、販売後の技術サポートも提供します。

海外のバイヤーにとって、このフルサイクルのアプローチは、プロジェクトでさまざまなプロファイル サイズ、鋼種、コーティング仕様、穴の配置、梱包方法、または配送スケジュールが必要な場合に役立ちます。

冷間成形鋼母屋に関するよくある質問

冷間成形母屋と熱間圧延母屋の違いは何ですか?

冷間成形母屋は、鋼板または鋼板から室温で成形されて成形されます。軽量構造、正確な寸法、効率的な断面設計を実現できます。熱間圧延母屋は高温圧延によって製造され、さまざまな構造要件に合わせて選択できます。

エネルギーソーラー は図面に従って母屋を製造できますか?

はい。 Energet Solar は、CAD 図面とプロジェクト固有の要件に基づいたカスタマイズされた生産をサポートします。バイヤーは、技術レビューのために寸法、穴パターン、材料グレード、コーティング要件、およびその他のエンジニアリング情報を提供できます。

冷間成形母屋は沿岸太陽光発電プロジェクトに適していますか?

鋼種、構造設計、および防食システムが適切に選択されている場合、それらは適切になります。溶融亜鉛メッキおよび ZAM コーティングのオプションは、要求の厳しい屋外環境に対して追加の腐食保護を提供できます。

どのような鋼種が利用可能ですか?

利用可能なオプションには、Q235B、Q355B、S235JR、S355JR に加え、S250GD、S350GD、S420GD などの厳選された ZAM コーティンググレードが含まれます。構造計算とプロジェクト基準に従って適切なグレードを選択する必要があります。

これらの母屋はどのような業界で使用されていますか?

一般的な用途には、地上設置型太陽光発電所、屋上太陽光発電システム、ソーラーカーポート、産業用鉄骨建物、二次耐荷重部材を必要とするその他の鉄骨構造物が含まれます。

母屋の寸法はカスタマイズできますか?

はい。カスタマイズには、プロファイル寸法、長さ、厚さ、穴の位置、鋼種、表面処理、梱包などが含まれます。最終仕様は、プロジェクトの構造および設置要件と照らし合わせて確認する必要があります。

結論

適切に設計された母屋は、太陽光発電や鉄骨用途における構造の安定性、材料の効率的な利用、設置精度、長期耐久性に貢献します。適切なプロファイル形状、検証済みの鋼材グレード、適切な防食、精密製造、およびプロジェクト固有のエンジニアリングを組み合わせることで、購入者は構造の実際の要件に適合する母屋ソリューションを開発できます。太陽光発電設置プロジェクトを計画していて、カスタマイズされた仕様、図面、コーティング オプション、または大量注文のサポートが必要な場合は、お問い合わせ専門的な技術相談や個別の見積もりについては、Energet Solar までお問い合わせください。
