不等辺山形鋼は太陽光発電設置プロジェクトの強度、柔軟性、効率をどのように向上させることができるか

エネルギーソーラー用品不等辺山形鋼太陽光発電設置システム、鉄骨構造物、カーポート、産業建設プロジェクト向け。非対称の L 字型プロファイルを備えたこの構造用鋼コンポーネントは、柔軟な接続オプション、効率的なスペース利用、および異なる脚寸法を必要とするプロジェクトの信頼できるサポートを提供します。

記事の概要:不等辺山形鋼は、等脚プロファイルでは最適な接続形状が得られない用途に実用的な構造材料です。このガイドでは、その設計、主な利点、材料とコーティングのオプション、一般的な用途、購入時の考慮事項について説明します。また、太陽光発電設置システムやその他の屋外構造物用の山形鋼を選択する際に、寸法、鋼材グレード、防食性、および製造要件を評価する方法についても概説します。

目次

1. 不等辺山形鋼とは何ですか?
2. 不等辺山形鋼はどのように機能するのでしょうか?
3. 主なメリットは何ですか?
4. 仕様と材質オプション
5. 不等辺山形鋼はどこに使用されますか?
6. 適切な製品を選択する方法
7. 製造と腐食防止
8. 不等辺山形鋼 vs. 等辺山形鋼
9. よくある質問
10. 結論と次のステップ

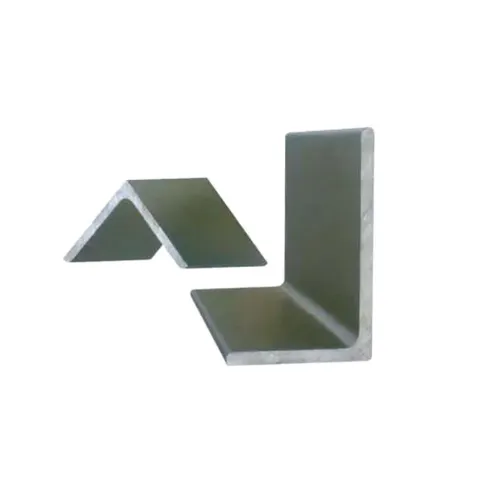

不等辺山形鋼とは何ですか?

不等辺山形鋼は、L 字型の断面と幅の異なる 2 本の脚を備えた構造用鋼の形材です。同じ寸法の 2 本の脚を持つ等山形鋼とは異なり、このプロファイルは、より長い支持脚とより短い接続脚がより実用的な配置を提供する用途に対応します。

非対称の形状により、構造接続、ブレース、支持ブラケット、太陽光発電の取り付けコンポーネントに役立ちます。適切な脚の寸法と厚さを選択することで、エンジニアはプロファイルを利用可能な設置スペースと指定された荷重条件に適合させることができます。

太陽光発電プロジェクトの場合、プロファイルは支持アセンブリ、補強部材、接続構造に組み込まれる場合があります。その適合性は、留め具、接続の詳細、鋼種、環境負荷などの完全な構造設計によって異なります。

エネルギーソーラー は、さまざまなプロジェクト要件に合わせて、カスタマイズ可能な寸法と製造オプションを備えた不等辺山形鋼を提供しています。この製品は、寸法の一貫性と他の取り付けコンポーネントとの互換性が重要となる実際の構造用途向けに設計されています。

不等辺山形鋼は構造システムでどのように機能しますか?

等しくない角度の 2 本の脚は、コンパクトなプロファイル内に異なる接続面を提供します。工学設計に応じて、一方の脚は主な取り付けまたはサポート インターフェイスに対応し、もう一方の脚は隣接する部材に接続できます。

たとえば、太陽光発電の取り付け構造では、角度プロファイルによってブレースを支持部材に接続したり、構造コンポーネント間の接合部を強化したりすることができます。その形状は、設計者が不必要に複雑なコンポーネントを導入することなく、設置上の制約を回避するのに役立ちます。

ただし、角度が等しくない場合でも、すべてのアプリケーションで自動的に優れた荷重分散が得られるわけではありません。その性能は、荷重の方向、断面寸法、接続の偏心、非支持長さ、境界条件によって異なります。

• 構造的サポート:接続された鋼部材間に定義されたインターフェイスを提供します。
• ブレース:正しく設計されていれば、横方向の動きに対する抵抗力を高めることができます。
• スペース効率の高い接続:アタッチメントの寸法が異なるアセンブリにも対応します。
• 製造の柔軟性:承認された図面に従って、切断、穴あけ、またはパンチングが可能です。

不等辺山形鋼の主な利点は何ですか?

1. 柔軟な接続形状

不等脚構成により、エンジニアはさまざまな取り付け幅や限られた設置スペースに対応できます。これにより、設計が適切に検証されていれば、特定のサポートの配置が簡素化され、追加のアダプター部品の必要性が軽減されます。

2. 材料の効率的な利用

意図した接続に一致するプロファイルを選択すると、不要な材料や大型のコンポーネントを避けることができます。実際の節約額は、構造計算、鋼材グレード、製造要件、調達数量によって異なります。

3. 太陽光発電架台との互換性

太陽光発電設備には、風、雪、死荷重の下で連携して動作する必要がある、相互接続された多数の部材が必要です。不等辺山形鋼は、その寸法、強度、穴のパターンが取り付け設計と一致する場合、サポートまたは接続コンポーネントとして機能します。

4. カスタム製作オプション

プロジェクトでは多くの場合、特定の長さ、穴の位置、接続の詳細が必要になります。 Energet Solar は、冷間成形、CNC パンチング、精密切断、およびさまざまなプロジェクト図面に対応するカスタマイズされた加工をサポートしています。

5.屋外耐久性

適切な腐食保護により、鋼製コンポーネントは湿気や環境への曝露に耐えることができます。屋外の太陽光発電構造の場合、適切な亜鉛めっきコーティングまたは別の指定された保護システムにより、腐食関連のメンテナンスを軽減できます。

購入者はどのような仕様と材料のオプションを考慮する必要がありますか?

適切な寸法と材料グレードは、構造計算、設置条件、適用されるプロジェクト基準によって異なります。次の表は、Energet Solar が公開している製品情報をまとめたものです。

注: これらは公開されている製品範囲であり、すべての組み合わせが標準在庫品目として入手可能であることを保証するものではありません。ご注文前に、正確な寸法、公差、鋼種、適用規格、コーティング要件をご確認ください。

補完的な鋼材プロファイルの詳細については、Energet Solar Equal Angle Steel とそのソーラー取り付けアクセサリをご覧ください。

不等辺山形鋼はどこでよく使われますか?

不等辺山形鋼は、構造接続に異なる脚幅が必要なさまざまな用途に使用されます。実際の用途には次のようなものがあります。

• 地上設置型太陽光発電システム:太陽光発電取り付け構造で選択されたブラケット、ブレース、接続アセンブリをサポートします。
• ソーラーカーポート:人工駐車場ソーラー構造内の部材を接続または補強するのに役立ちます。
• 産業用鋼構造物:製造されたフレームとサポートアセンブリの接続と補強のオプションを提供します。
• 建設プロジェクト:設計で許可されている場合、二次鉄骨、ブラケット、構造接続に使用できます。
• 機器サポートフレーム:非対称プロファイルの利点を生かした取り付け配置に対応します。

鋼製の支柱、水平支柱、斜めブレースを使用する地上設置型太陽光発電プロジェクトを考えてみましょう。取り付け面の幅が異なる場合、角度が異なると、選択した部材間に適切な接続が得られる場合があります。エンジニアは、構成を承認する前に、部材の容量、ボルトの間隔、局所的なベアリング、および全体的な構造の安定性を確認する必要があります。

適切な不等辺山形鋼を選択するにはどうすればよいですか?

適切な製品を選択するには、価格を比較したり、利用可能な最大のサイズを選択したりするだけでは不十分です。購入者は、意図された構造機能に関連してコンポーネントを評価する必要があります。

1. アプリケーションを定義します。プロファイルがブレース、ブラケット、接続部材、またはその他の構造コンポーネントとして機能するかどうかを特定します。
2. 寸法を確認してください。脚の幅、厚さ、長さ、穴の位置、および寸法公差を技術図面上で指定します。
3. 鋼種を決定します。プロジェクトの強度、延性、溶接性、および該当するコードの要件を満たすグレードを選択してください。
4. 構造負荷を評価します。死荷重、風、雪、振動、接続力、その他の関連する設計条件を考慮します。
5. 腐食保護を指定します。湿度、降雨量、海岸への曝露、産業汚染物質、および予想されるメンテナンス戦略を評価します。
6. 製造要件を確認します。コンポーネントに事前の穴開け、カスタムの切断、曲げ、またはその他の加工が必要かどうかを確認します。
7. サプライヤーのドキュメントを確認します。材料証明書、寸法検査記録、コーティング情報、およびプロジェクトに必要なその他の文書を要求します。

完全な技術仕様は、図面、納入されたコンポーネント、設置要件間の不一致を減らすのに役立ちます。大規模な太陽光発電プロジェクトの場合、調達文書とエンジニアリング部品表を一致させることが特に重要です。

製造と防食は性能にどのような影響を与えますか?

製造精度は、山形鋼が隣接する部材にどの程度適合するかに影響します。穴の位置が間違っていたり、寸法が一貫していなかったり、過度の変形があったりすると、取り付けが複雑になり、接続部分に不要な応力が発生する可能性があります。

適切なプロセス制御と検査が適用される場合、冷間成形、CNC パンチング、精密切断により、再現性のある生産がサポートされます。購入者は、選択した製造プロセスが図面要件を満たしており、コンポーネントの指定された特性を損なうことがないことを確認する必要があります。

屋外の鉄鋼製品にとっても腐食防止は同様に重要です。溶融亜鉛めっきは、鋼を腐食から保護するのに役立つ亜鉛コーティングを作成します。性能は、コーティングの品質、厚さ、環境条件、排水、輸送または設置中に受けた損傷によって異なります。

要求の厳しい環境の場合、プロジェクト チームは、指定されたコーティング システムが意図した使用条件に対して適切な保護を提供するかどうかを評価する必要があります。適用されるコーティング仕様では、切断エッジ、穴あけ領域、溶接部、および損傷したコーティング領域には特に注意が必要な場合があります。

配達を受け取る前に、次のことを確認することを検討してください。

• 承認された図面に対するプロファイルの寸法と真直度。
• 鋼のグレードとトレーサビリティに関する文書。
• 穴の位置、切断品質、目に見える変形。
• 塗装の厚さと表面状態。
• パッケージング、ラベル付け、生産バッチ間の一貫性。

不等辺山形鋼と等辺山形鋼の違いは何ですか?

どちらのプロファイルも L 字型の断面を持っていますが、その形状によりさまざまな接続配置に適しています。どちらのタイプも普遍的に強いわけではありません。正しい選択は構造要件によって異なります。

2 つを比較する場合、エンジニアはプロファイル形状だけに依存するのではなく、断面特性、接続の偏心、荷重の方向、および製造コストを評価する必要があります。

不等辺山形鋼に関するよくある質問

1. 不等辺山形鋼の主な利点は何ですか?

その主な利点は、異なる脚幅の構造接続に対応できることです。これにより、レイアウトの柔軟性が向上し、プロファイルが工学設計と一致する場合に、選択したサポートまたはブレースの配置を簡素化できます。

2. Energet Solar から入手できる鋼材グレードは何ですか?

エネルギーソーラー は、Q235B および Q355B 炭素鋼を、関連要件の S235JR および S355JR の指定とともにリストしています。正確なグレード、管理材料規格、および注文に必要な文書を確認してください。

3. 不等辺山形鋼は屋外太陽光発電設置システムに適していますか?

はい、プロファイル、鋼材グレード、構造設計、および腐食保護がプロジェクトの要件を満たしている場合、屋外の太陽光発電構造で使用できます。 Energet Solar は、公表されているコーティング厚さの範囲が 45 ～ 120 μm の溶融亜鉛メッキのオプションをリストしています。

4. 寸法や穴の位置はカスタマイズできますか?

プロジェクト固有の寸法や製造の詳細についてはカスタマイズが利用できる場合があります。サプライヤーが実現可能性を評価できるように、承認された図面、必要な数量、公差、材料グレード、および表面処理仕様を提供します。

5. 見積もりを依頼する際にはどのような情報を提供すればよいですか?

2 本の脚の寸法、厚さ、長さ、鋼種、コーティング要件、穴のパターン、数量、目的地、および必要な納期を含めます。図面と適用される規格は、サプライヤーがより正確な見積もりを作成するのに役立ちます。

6. 注文の品質を確認するにはどうすればよいですか?

材料トレーサビリティ文書および関連する検査記録を要求します。プロジェクトの要件に応じて、検証には、寸法チェック、コーティングの厚さの測定、目視検査、購入仕様書に対する材料証明書のレビューが含まれる場合があります。

結論: プロジェクトに適した不等辺山形鋼の選択

不等辺山形鋼は、異なる脚寸法を必要とする太陽光発電設置構造、鉄骨フレーム、カーポート、産業用接続に有用なソリューションを提供します。その価値は、プロファイルの形状、材料特性、製造の詳細、および腐食保護を実際のエンジニアリング要件に適合させることで生まれます。

エネルギーソーラー は、さまざまな太陽光発電の設置および建設プロジェクトをサポートするために、構成可能な鋼材プロファイルと製造サービスを提供しています。新規設置用の構造用鋼材を調達する場合、または既存のサプライ チェーンを拡張する場合は、図面、技術仕様、数量、プロジェクト条件をチームと共有します。不等辺山形鋼の製品ページにアクセスして、お問い合わせカスタマイズされた仕様、技術要件、プロジェクトの見積もりについて話し合います。
