エネルギーソーラー提供します構造中空部太陽光発電設置システムと屋外鉄骨構造用に設計されたソリューションで、効率的な荷重分散、構造剛性、自重の軽減、耐久性のある表面保護を組み合わせています。太陽光発電開発者、EPC 請負業者、取り付けシステムの製造業者、販売業者にとって、適切な中空鋼プロファイルの選択は、構造の安定性、設置効率、および長期的なプロジェクトのパフォーマンスに直接影響を与える可能性があります。
構造中空セクションは、太陽光発電設置システム、太陽光カーポート、地上設置型太陽光発電所、商業用屋上、農業用構造物、およびその他の屋外鋼材用途で広く使用されている閉じた管状鋼プロファイルです。従来の中実部材と比較して、その中空形状により、強度、剛性、材料消費量、構造重量の効率的なバランスが得られます。
この記事では、構造中空セクションの仕組み、正方形と長方形のプロファイルが太陽光発電構造に適している理由、材料グレードと保護コーティングが性能にどのように影響するか、サプライヤーを選択する前に購入者が何を評価すべきかを説明します。また、製造プロセス、カスタマイズ オプション、品質管理に関する考慮事項、およびエンジニアリング チームと調達チームがより適切な意思決定を行えるようにする実際のアプリケーションについても検討します。
目次

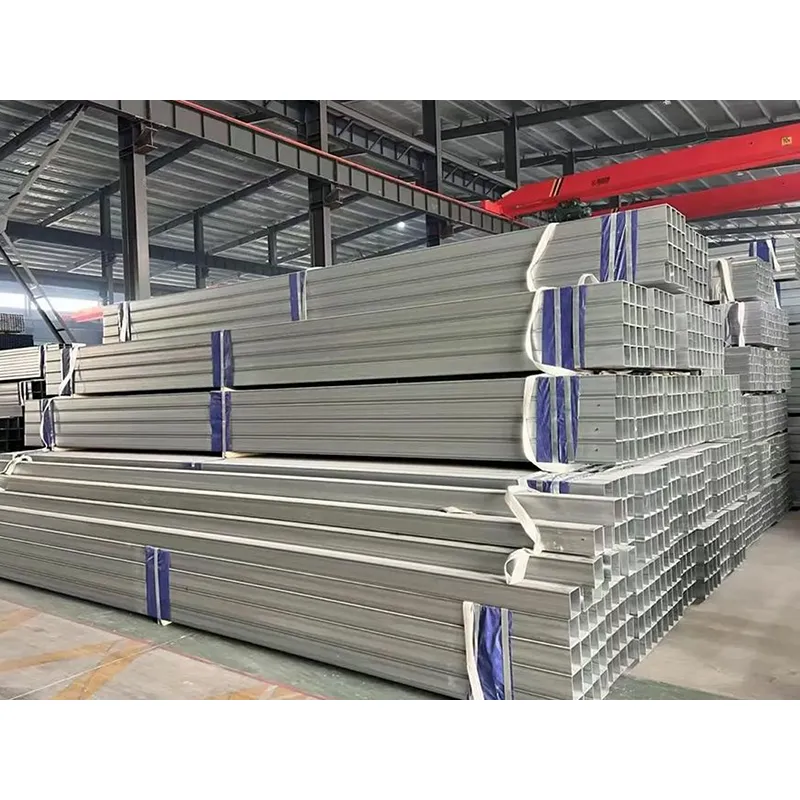

構造中空部とは何ですか?
構造中空セクションは、閉じた断面を持つ管状の鋼製構造部材です。中実の鋼棒とは異なり、連続した外部プロファイルを維持しながら内部に中空領域が含まれています。構造用途で最も一般的な構成は、正方形中空セクション (SHS) と長方形中空セクション (RHS) です。
この形状により、エンジニアは不必要な材料を追加することなく、有用な構造性能を達成できます。太陽光発電の取り付け構造では、中空部分が柱、梁、ブレース、その他の耐荷重部材として機能します。閉じたプロファイルは、構造物が垂直荷重、風圧、ねじり力、および変化する屋外条件の組み合わせに耐える必要がある場合に特に価値があります。
太陽光発電プロジェクトの目的は、単に最も重い鉄骨部材を選択することだけではありません。より効率的な設計では、強度、剛性、断面寸法、壁厚、接続要件、環境への曝露、および構造の総重量を総合的に考慮します。
なぜ中空構造にすることで構造効率が向上するのでしょうか？
構造中空セクションの性能は、その閉じた管状の形状に強く影響されます。材料はセクションの中央に完全に集中するのではなく、周囲に配置されます。この構成により、断面サイズ、重量、曲げ抵抗、ねじり剛性の間に効率的な関係が得られます。
太陽光発電設置構造の場合、構造部材は複数の荷重方向にさらされるため、これは重要です。風によって横方向の力とねじれ方向の力が発生する可能性があり、モジュールと取り付けコンポーネントの重量によって垂直方向の荷重が発生します。適切に設計された中空セクションは、これらの力を小さな領域に集中させるのではなく、部材全体に分散させるのに役立ちます。
- 効率的な負荷分散:閉じたプロファイルは、セクション全体に構造力を分散するのに役立ちます。
- 優れた曲げ性能:この形状により、構造重量を制御しながら、曲げに対する有用な耐性を提供できます。
- ねじり剛性:閉じたセクションは、耐ねじれ性が重要な用途に適しています。
- 自重の軽減:不要な材料が減れば、取り付け構造全体の重量を軽減できます。
- すっきりとした構造の外観:正方形と長方形のプロファイルは、目に見える屋外構造物に整った形状を提供します。
ただし、形状だけでは最適な断面を決めることはできません。エンジニアは、地域の風、雪、地震、スパン、接続、基礎、および該当する設計要件に基づいて構造計算を検証する必要があります。
太陽光発電設置システムの主な利点は何ですか?
| パフォーマンスファクター | 中空構造の利点 | 太陽光発電プロジェクトの価値 |
|---|---|---|
| 構造強度 | 効率的な閉断面形状 | PV モジュールと取り付けアセンブリに対する信頼性の高いサポート |
| ねじり剛性 | 閉じたプロファイルによりねじれに対する耐性が向上 | 変動する風荷重の下で露出した構造物に有用 |
| 構造重量 | 断面周囲の鋼材を効率的に使用 | 不要な死荷重を軽減できる |
| 寸法の柔軟性 | 正方形と長方形の構成で利用可能 | さまざまな構造レイアウトと接続設計をサポート |
| 腐食防止 | HDGおよびZAMオプションを指定可能 | 要求の厳しい屋外環境に最適 |
| カスタマイズ | 寸法、肉厚、長さ、加工をカスタマイズ可能 | プロジェクト固有のエンジニアリング要件の適合を支援 |
これらの利点は、太陽光発電プロジェクトに何千もの繰り返し構造部材が含まれる場合に特に重要になります。重量効率、寸法の一貫性、または設置の互換性がわずかに改善されただけでも、輸送、組み立て、基礎の要件、およびプロジェクト全体の経済性に影響を与える可能性があります。
どのような材質と表面処理が利用できますか?
材料の選択は、構造計算、環境条件、製造要件、および該当する工学基準に基づいて行う必要があります。 Energet Solar は通常、Q235B や Q355B などの炭素鋼グレードを使用した構造中空セクションを供給していますが、プロジェクトの仕様に応じて他のグレードも検討できます。
Q235B 炭素鋼
Q235B は、適度な強度と信頼性の高い製造特性が必要な一般構造用途に広く使用されています。構造設計によって確認されると、多くの従来の太陽光発電設置用途に適している可能性があります。
Q355B 炭素鋼
Q355B は Q235B よりも高い降伏強度を提供し、より高い構造容量または最適化された断面設計が必要なプロジェクトに検討できます。エンジニアは、高強度グレードが自動的に最適なソリューションであると仮定するのではなく、計算された荷重に基づいてグレードを選択する必要があります。
溶融亜鉛めっき
一般に HDG として知られる溶融亜鉛めっきは、鋼を大気腐食から守る保護亜鉛コーティングを提供します。屋外の鉄骨構造物や太陽光発電の取り付け用途に広く使用されています。

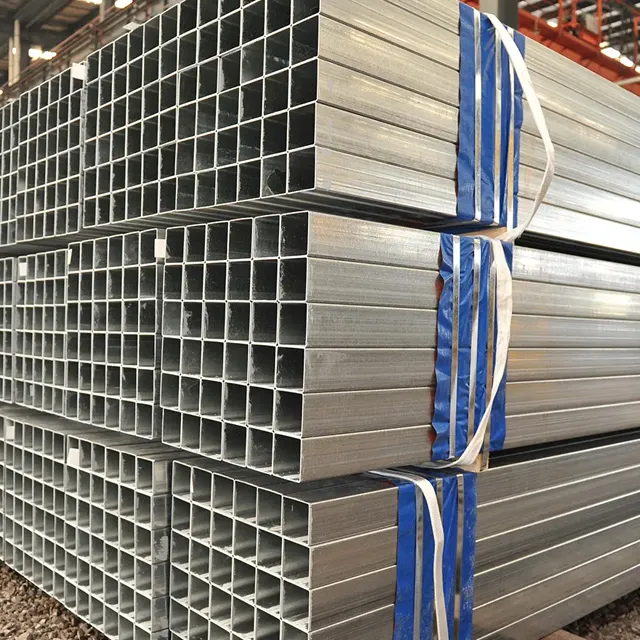

ZAMコーティング
ZAMとは、亜鉛・アルミニウム・マグネシウムのコーティング技術を指します。強力な腐食保護を提供するように設計されており、湿気の多い条件や沿岸条件など、要求の厳しい屋外環境に特に魅力的です。
コーティングを選択する際、購入者は地域の湿度、塩害、産業汚染物質、予想耐用年数、加工要件、プロジェクトのメンテナンス戦略を考慮する必要があります。
構造中空セクションはどこに使用されますか?
構造中空セクションの多用途性により、さまざまな構造的役割を果たすことができます。太陽光工学では、その用途は単一の取り付け構成を超えて広がります。
地上設置型太陽光発電所
中空鋼プロファイルは、実用規模の太陽光発電所の柱、梁、ブレース、およびその他の構造部材として使用できます。強度と構造効率の組み合わせは、風や雪の荷重にさらされる大規模なアレイに役立ちます。
商業および産業用屋上太陽光発電
屋上のプロジェクトでは、不必要な構造重量を軽減することが重要な設計上の考慮事項となる可能性があります。適切に設計された中空セクションは、屋根にかかる追加の負荷を制御しながら、構造的なサポートを提供できます。
ソーラーカーポート
ソーラーカーポートには、下に利用可能な駐車スペースを作りながら、太陽光発電モジュールを支えることができる安定した柱と梁が必要です。正方形および長方形の中空プロファイルは、きれいな建築上の外観と実用的な構造幾何学を提供します。
農業用および漁業用太陽光発電プロジェクト
太陽光発電と農業または水産養殖活動を組み合わせたプロジェクトでは、より大きなスパンと耐久性のある屋外構造が必要になる場合があります。構造中空セクションは、その寸法と機械的特性が工学的要件を満たしている場合、これらのシステムに組み込むことができます。
その他屋外用鉄骨構造物
太陽光発電以外にも、中空構造プロファイルは、機器プラットフォーム、通路、ガードレール、支持フレーム、その他の屋外鉄骨構造にも使用できます。
構造中空セクションはどのように製造されますか?
寸法の偏差は接続、取り付け精度、構造性能に影響を与える可能性があるため、一貫した製造が不可欠です。専門的な製造プロセスでは、通常、成形、溶接、矯正、切断、表面処理、検査が組み合わされます。
- 鋼材の準備:指定されたグレードとプロジェクトの要件に従って、適切な炭素鋼が選択されます。
- 精密ロール成形：鋼は、必要なプロファイルに徐々に成形されます。
- 自動溶接:形成された鋼材を溶接して、連続した中空セクションを作成します。
- 矯正:断面は適切な真直度と寸法の一貫性を維持するために加工されています。
- 定長カット：セクションは、標準またはカスタマイズされたプロジェクトの寸法に従ってカットされます。
- 表面保護:環境要件に応じて、HDG、ZAM、またはその他の指定された処理を適用できます。
- 最終検査:出荷前に、寸法、肉厚、真直度、コーティングの品質、その他の指定された特性がチェックされます。
大規模な太陽光発電プロジェクトの場合、設置中に数百または数千の構造コンポーネントを組み合わせる必要があるため、生産の一貫性が特に重要です。
購入者は適切な構造中空セクションをどのように選択する必要がありますか?
適切な製品を選択するには、トンあたりの最低価格を比較するだけでは不十分です。調達チームは、注文する前に技術およびサプライ チェーンの全体像を評価する必要があります。
1. 構造設計の確認
必要な荷重、スパン、サポート条件、接続方法、適用可能な設計基準から始めます。セクションの寸法と壁の厚さは、工学計算に基づいて選択する必要があります。
2. 適切な鋼種の選択
Q235B、Q355B、または別のグレードが計算された構造要件に適しているかどうかを判断します。材料の選択は文書化され、追跡可能である必要があります。
3. 設置環境の評価
沿岸、湿気の多い、工業用、および暴露量の多い環境では、標準的な内陸用途よりも強力な腐食保護が必要な場合があります。 HDG と ZAM は、実際のプロジェクトの状況に基づいて比較する必要があります。
4. 寸法精度の確認
正確な寸法により、接続の互換性と設置効率が向上します。購入者は公差、肉厚、真直度、長さ、必要な穴加工を確認する必要があります。
5. カスタム製造を検討する
大規模プロジェクトの場合、長さ、寸法、壁の厚さ、穴、表面仕上げをカスタマイズすることで、設置場所での不必要な製造作業を削減できます。
6. サプライヤーの能力を評価する
サプライヤーは、製造能力、品質管理手順、生産の一貫性、納品能力、技術サポート、太陽光発電プロジェクトの経験について評価される必要があります。
構造中空セクションに Energet Solar を選択する理由
エネルギーソーラー は、一般的な鉄鋼販売業者としてのみ事業を行うのではなく、太陽光発電設置システムと構造用鋼ソリューションに重点を置いています。同社は世界中で 1,000 以上の太陽光発電プロジェクトに構造コンポーネントを供給しており、かなりの年間生産能力を備えた複数の製造施設を運営しています。
その生産能力には、精密ロール成形、自動溶接、矯正、切断、表面仕上げが含まれます。品質手順には、適用される要件に応じた寸法測定、肉厚検証、真直度検査、コーティング検査、機械試験が含まれます。
エネルギーソーラー は、カスタマイズされた構造中空セクションの製造もサポートしています。バイヤーは評価用のプロジェクト図面または技術仕様を提供できるため、エンジニアリング チームは製造前に寸法、壁の厚さ、長さ、環境条件、表面保護を検討できます。
- 太陽光発電を中心とした構造物製造の経験
- 正方形および長方形の中空断面形状
- Q235B および Q355B 炭素鋼のオプション
- 溶融亜鉛メッキとZAM表面保護
- カスタマイズされた寸法、長さ、壁の厚さ
- OEMおよび大量生産のサポート
- 寸法およびコーティングの品質検査
- EPC請負業者、販売代理店、太陽光発電設置メーカーのサポート
構造プロファイルの幅広い選択肢については、購入者は、Energet Solar の構造用鋼形材および関連するソーラー取り付けアクセサリを調べることもできます。
よくある質問
構造中空部は主に何に使用されますか?
構造中空セクションは、主に太陽光発電設置システム、地上設置型太陽光発電所、屋上太陽光発電構造、ソーラーカーポート、農業プロジェクト、その他の屋外鉄骨フレームワークの耐荷重鋼部材として使用されます。
SHS と RHS の違いは何ですか?
SHS は Square Hollow Section の略で、2 つの主面の外形寸法が等しいです。 RHS は Rectangular Hollow Section の略で、幅と高さの寸法が異なります。適切なプロファイルは、構造計算、形状、接続要件、プロジェクト設計によって異なります。
構造中空部にはどの鋼種を使用できますか?
一般的なオプションには、Q235B および Q355B 炭素鋼が含まれます。必要な降伏強度、構造計算、適用される規格、およびプロジェクトの仕様に従って、正しいグレードを選択する必要があります。
構造中空セクションは沿岸太陽光発電プロジェクトに適していますか?
はい、鋼種、断面設計、接続、防食システムが正しく選択されていれば適切です。 HDG および ZAM コーティングは屋外用途の保護を強化できますが、沿岸プロジェクトでは特別なエンジニアリングおよび腐食環境の評価を受ける必要があります。
エネルギーソーラー はカスタマイズされた中空セクションを製造できますか?
はい。 Energet Solar は、カスタマイズされた寸法、壁の厚さ、長さ、穴加工、表面仕上げをサポートしています。製造は、設計図面またはプロジェクト固有の技術仕様に基づいて行うことができます。
見積もりを依頼するときは何を提供すればよいですか?
より正確な見積もりを得るには、購入者は必要なプロファイルのタイプ、寸法、壁の厚さ、鋼種、長さ、数量、表面処理、目的地、用途、および入手可能なエンジニアリング図面または技術仕様を提供する必要があります。
結論
構造中空セクションは、その閉じた管状形状により構造強度、ねじり剛性、寸法の柔軟性、制御された構造重量を組み合わせることができるため、現代の太陽光発電設置構造に効率的なソリューションを提供します。断面寸法、鋼種、防食、製造精度、エンジニアリング要件が適切に一致している場合、地上設置型太陽光発電所、屋上、ソーラーカーポート、農業システム、その他の屋外構造物全体にわたって信頼性の高い性能をサポートできます。
新しい太陽光発電プロジェクト用に構造中空セクションを調達している場合、またはエンジニアリング図面に基づいてカスタマイズされた鋼材プロファイルが必要な場合、Energet Solar は専門的な製品の推奨事項、カスタマイズされた製造、およびプロジェクト指向のサポートを提供できます。仕様、必要数量、用途の詳細を共有し、お問い合わせ今日は、あなたのプロジェクトに適した構造中空セクションのソリューションについて話し合います。
