等辺山形鋼は太陽光発電設置構造の強度、安定性、耐久性をどのように向上させることができるか

記事の概要: 等辺山形鋼は、太陽光発電設置システム、鉄骨フレーム、および一般建設で使用される多用途の構造コンポーネントです。その等しい脚の形状は、実用的な接続、バランスの取れた構造配置、効率的な製造をサポートします。このガイドでは、材料グレード、寸法、亜鉛メッキ、製造精度、プロジェクト固有のエンジニアリングがパフォーマンスにどのように影響するかを説明します。エネルギーソーラーは、太陽光発電設置構造やその他の鉄鋼製造プロジェクト向けにカスタマイズ可能な等角鋼ソリューションを提供し、バイヤーが仕様を評価し、長期的な構造信頼性のために適切な材料を選択するのを支援します。

太陽光発電設備がさまざまな気候や地形条件に拡大するにつれて、信頼できる構造コンポーネントを選択することがますます重要になります。 Energet Solar は、太陽光発電の取り付け構造、鉄骨フレームワーク、および関連エンジニアリング用途向けに設計された等角鋼を提供し、構成可能な寸法、炭素鋼のオプション、精密加工、耐食性の表面処理を組み合わせて、プロジェクトの多様な要件をサポートします。

目次

• 等辺山形鋼とは何ですか?
• 主な仕様と利用可能なオプション
• 太陽光発電の架台に等角鋼はどのように使用されていますか?
• 適切な材質と表面処理の選び方
• 製造プロセスと品質に関する考慮事項
• プロジェクトに合わせて等辺山形鋼を選択する方法
• 買い手はサプライヤーに何を求めるべきでしょうか?
• よくある質問
• 結論: より信頼性の高い鉄骨構造の構築

等辺山形鋼とは何ですか?

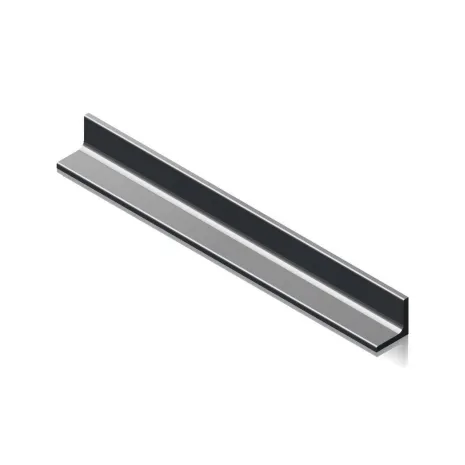

等山形鋼は、同じ幅の 2 本の脚を 90 度の角度で結合した構造用鋼の形材です。断面がL字型なので、構造部材の接続、フレームの補強、補助部品の支持、ブラケットの製作などに便利です。

脚の幅が異なる不等辺山形鋼とは異なり、等辺山形鋼は対称的な断面配置になります。この形状により、両方の脚に同等の寸法が必要な場合、レイアウト計画と接続設計が簡素化されます。ただし、実際の耐荷重性能は、断面寸法、材料特性、接続の詳細、荷重方向、支持条件によって異なります。

太陽光発電工学では、等山形鋼は、取り付けブラケット、サポート接続、補強部材、および大型ラック アセンブリの一部を形成するその他のコンポーネントとして一般的に考慮されています。また、産業用フレーム、機器サポート、一般的な鉄鋼製造プロジェクトにも組み込むことができます。

その実用的な利点は次のとおりです。

• 便利な接続:2 つの垂直な脚は、ボルト締め、溶接、その他の設計された固定配置のための表面を提供します。
• 柔軟な製造:切断、打ち抜き、成形により、プロファイルをさまざまな組み立て要件に適合させることができます。
• 複数のサイズ設定オプション:脚の幅、太さ、長さはプロジェクトの仕様に応じて選択できます。
• 幅広い適用性:太陽光発電の設置、建設、産業支援、構造補強の目的に使用できます。

これらの利点により、等辺山形鋼は有用な選択肢となりますが、目的の構造のエンジニアリング要件に照らして正しい断面を常に検証する必要があります。

主な仕様と利用可能なオプション

適切な角度プロファイルの選択は、その寸法、鋼種、コーティング、および目的の機能を検討することから始まります。 Energet Solar は、太陽光発電設置システム、カーポート、その他の鉄骨構造物向けに、標準およびカスタマイズされた等角鋼構成を提供します。

注: 上記の仕様は、Energet Solar 製品ページで公開されているオプションを反映しています。最終的な入手可能性、公差、コーティング要件、材料認証は注文ごとに確認する必要があります。適用される規格や材料文書を確認することなく、異なる国の鋼材グレードを自動的に互換性があるものとして扱うべきではありません。

大規模な太陽光発電プロジェクトの場合、一貫した寸法と明確に定義された材料要件により、組み立ての調整が減り、品質検査が簡素化されます。購入者は、生産を開始する前に、図面、穴の位置、カット長さ、およびコーティングの仕様を確認する必要があります。

太陽光発電の架台に等角鋼はどのように使用されていますか?

太陽光発電設置システムは屋外で動作し、レール、ブレース、柱、基礎、接続部を介して太陽電池モジュールから負荷を伝達する必要があります。等辺山形鋼の形状と機械的特性が設計要件と一致する場合、この構造ネットワークに貢献できます。

1. 地上設置型ソーラーラッキング

地上設置型太陽光発電システムには、死荷重、風力、その他の現場特有の作用に耐えることができる安定した支持構造が必要です。等辺山形鋼は、接続ブラケット、斜めの補強材、および二次支持アセンブリに使用できます。適切に設計された接続は、個々の構造部材間で力を伝達するのに役立ちます。

2. ソーラーカーポート構造

ソーラーカーポートは、車両シェルターと太陽光発電を組み合わせたものです。角度プロファイルは、選択したブレース、取り付け接続、および補助鋼コンポーネントで使用できます。これらの構造物は大きな風にさらされる可能性があるため、設計者は部材の耐力、接続強度、たわみ、基礎の反応を検証する必要があります。

3. 母屋の​​サポートと構造補強

山形鋼は、設計に応じて、選択された構造接続を支持または強化できます。また、異なる方向性を持つメンバーを結び付けるのにも役立ちます。最終的な配置では、プロファイル形状のみに依存するのではなく、偏心荷重、局所的な座屈、締結具の間隔、および完全なアセンブリの動作を考慮する必要があります。

4. 一般産業および建設用途

太陽光発電産業以外では、等山形鋼を機器のフレーム、支持ブラケット、ユーティリティ構造物、および組み立てられたアセンブリに組み込むことができます。標準化された寸法と再現可能な製造は、複数のコンポーネントを大規模な設備全体に適合させる必要がある場合に特に役立ちます。

追加の構造オプションについては、購入者は、Energet Solar の太陽光発電取り付けおよび構造用鋼ソリューションを検討して、プロファイル タイプを比較し、プロジェクト設計に適したコンポーネントを特定できます。

適切な材質と表面処理の選び方

材料グレードと表面保護は、山形鋼の使用性能に影響します。適切な選択は、構造計算、地域の環境条件、予想される耐用年数、および設置のメンテナンス戦略によって異なります。

炭素鋼のグレード

エネルギーソーラー は、等角鋼製品として、Q235B と Q355B、および S235JR と S355JR のオプションをリストしています。これらのグレードはさまざまな材料規格に関連付けられており、該当する設計コードと検証された材料特性に従って指定する必要があります。

• Q235B / S235JR：これらのグレードの特性と要件に基づいて設計されたアプリケーションに適している可能性があります。
• Q355B / S355JR：工学計算でより大きな材料強度が必要な場合に考慮される、より高い強度のオプション。

強度グレードが高くても、自動的に完全な構造の安全性や効率性が向上するわけではありません。セクションの形状、安定性、接続設計、製造品質、および適用可能な安全係数は依然として重要です。

屋外耐久性を備えた溶融亜鉛メッキ

雨、湿気、温度変化にさらされたスチールは、表面が適切に保護されていないと腐食する可能性があります。溶融亜鉛めっきでは、保護バリアと犠牲腐食保護を提供する亜鉛コーティングが適用されます。

公開されている等角鋼の仕様には、亜鉛メッキ皮膜の厚さが 45 ～ 120 μm と記載されています。適切なコーティング レベルは、プロジェクトの仕様、環境暴露、適用される規格、および検査要件に従って選択する必要があります。

腐食保護を評価するときは、次の点を考慮してください。

• 海岸の塩、産業汚染物質、または持続的な湿気への曝露。
• 必要なコーティングの厚さとそれを検証するために使用される方法。
• 切断端、ドリル穴、加工された接続部を保護します。
• コーティングを損傷する可能性のある取り扱いおよび輸送方法。
• 予定された耐用年数全体にわたる検査とメンテナンスの要件。

特に過酷な環境の場合、プロジェクト エンジニアは、指定されたコーティング システムが適切な保護を提供するかどうかを評価する必要があります。あらゆる動作条件下で一定の耐用年数を保証するには、コーティングが存在しないと想定する必要があります。

製造プロセスと品質に関する考慮事項

構造プロファイルは相手コンポーネントに適合し、指定された形状を維持する必要があるため、製造精度は重要です。 Energet Solar は、鋼材加工業務における冷間成形、精密切断、CNC パンチング、スタンピング機能について説明しています。

冷間成形と寸法制御

冷間成形では、プロファイル形成時に従来の熱間成形操作を行わずに鋼を成形します。適切に制御されると、再現可能な寸法と効率的な生産がサポートされます。購入者は、指定されたプロファイル公差を確認し、製造プロセスが選択した材料と厚さに適切であることを確認する必要があります。

精密切断・穴加工

正確な切断によりコンポーネントが組立図と一致するのに役立ち、CNC パンチにより再現可能な接続穴を作成できます。ボルト固定の太陽光発電設置システムでは、正しい穴の位置と直径が特に重要です。位置がずれていると設置が遅れたり、意図した接続動作に影響を与えたりする可能性があるためです。

納品前検査

実際の品質保証プロセスには、購入仕様に適した次のようなチェックを含める必要があります。

1. 材質の検証:鋼グレードを確認し、関連する材料文書を確認してください。
2. 寸法検査：脚の幅、厚さ、長さ、真直度、および指定された公差を確認してください。
3. 穴と製造のチェック:承認された図面と照らし合わせて、パンチング位置、エッジ距離、カット品質を確認します。
4. 塗装検査：合意された検査方法を使用して、亜鉛メッキの被覆率と厚さをチェックします。
5. 注文の追跡可能性:製品識別、梱包、および文書が購入要件と一致していることを確認してください。

これらのチェックは、購入者が製品の一貫性を評価し、コンポーネントが設置場所に到着する前に不一致を特定するのに役立ちます。検査基準は納品後に決定するのではなく、製造前に文書化する必要があります。

プロジェクトに合わせて等辺山形鋼を選択する方法

寸法や購入価格だけでアングルプロファイルを選択すると、避けられるエンジニアリングや設置上の問題が発生する可能性があります。構造化された選択プロセスは、調達を実際のプロジェクトの条件に合わせるのに役立ちます。

• アプリケーションを定義します。鋼材がソーラーラック、カーポート、接続ブラケット、またはその他の構造目的に使用されるかどうかを特定します。
• エンジニアリング負荷を確認します。関連する死荷重、風荷重、積雪荷重、該当する場合の耐震要件、およびサポート条件を設計エンジニアに提供します。
• プロファイルを指定します。等しい脚の幅、厚さ、長さ、穴の位置、および必要な成形または切断作業を文書化します。
• 鋼種を選択してください:必要な機械的特性と適用可能な材料規格を確認してください。
• 腐食保護を決定します。コーティングの種類、コーティングの厚さ、検査方法、および露出したエッジの追加要件を定義します。
• 製造の互換性を確認します。角度プロファイルがプロジェクトのボルト、コネクタ、レール、その他の構造部材に適合していることを確認します。
• 物流を計画する:バンドルの寸法、配送手配、配送マイルストーン、および荷降ろしの要件を確認します。
• 文書を承認する:量産前に図面、検査記録、材料書類、合否基準について合意します。

カスタマイズされたプロジェクトの場合、設計者、購入者、製造業者の間で早期に調整することで、図面の修正を減らし、より予測可能な生産スケジュールを確立することができます。

バイヤーは等角鋼のサプライヤーに何を求めるべきでしょうか?

信頼できるサプライヤーは、トンあたりの価格以上の価格を提供する必要があります。購入者は、納入された材料が合意された仕様と一致し、意図した構造システムに統合できるという確信を必要とします。

メーカーを比較する場合は、次の要素を評価してください。

エネルギーソーラー は、原材料の調達、冷間曲げ、CNC パンチング、スタンピング、プロジェクト調整によってサポートされる、カスタマイズされた等角鋼ソリューションを提供します。その製品ページでは、新天鋼鉄が原材料供給パートナーであることも明らかにされており、ヨーロッパ、アフリカ、中東、南北アメリカ大陸にわたるサービス経験についても説明されています。

バイヤーは、注文する前に、等角鋼の製品仕様を確認し、プロジェクト固有の寸法、加工要件、配送手配について話し合うことができます。

よくある質問

1. 等辺山形鋼は主に何に使用されますか?

等辺山形鋼は、構造フレーム、接続ブラケット、補強コンポーネント、太陽光発電設置システム、および一般的な鉄骨加工に使用されます。特定の耐荷重用途への適合性は、工学計算によって確認する必要があります。

2. Energet Solar はどのようなサイズの等角鋼を提供していますか?

公開されている仕様には、長さ 1,000 ～ 6,000 mm、脚の均等幅 20 ～ 140 mm、厚さ 3.0 ～ 10.0 mm が記載されています。カスタマイズされた寸法は、技術レビューと製造確認の対象となる場合があります。

3. どの鋼種が利用可能ですか?

製品ページには、Q235B および Q355B 炭素鋼と、S235JR および S355JR オプションがリストされています。購入者は、生産前に必要な規格を指定し、材料文書を確認する必要があります。

4. 亜鉛メッキ等山形鋼は屋外太陽光発電プロジェクトに適していますか?

溶融亜鉛メッキ山形鋼は、屋外用途に腐食防止を提供します。適合性は、暴露条件、コーティングの厚さ、適用される規格、製造の詳細、およびメンテナンス要件によって異なります。

5. 等山形鋼はカスタマイズできますか?

はい。 Energet Solar は、切断、成形、CNC パンチング、スタンピングなどの加工オプションを備えた、標準外の寸法や特殊な設計に対応するカスタマイズされたソリューションについて説明します。最終的な実現可能性は、図面、数量、材料、生産要件によって異なります。

6. 大量注文の配送にはどのくらい時間がかかりますか?

エネルギーソーラー の通常の納期は、注文量に応じて 15 ～ 30 日です。実際のタイミングは、注文仕様、生産能力、カスタマイズ要件、出荷手配と照らし合わせて確認する必要があります。

7. 見積もりを依頼する際にはどのような情報を提供する必要がありますか?

必要な鋼種、脚幅、厚さ、長さ、表面処理、数量、図面、梱包要件、納品先、納期目標を準備します。サプライヤーがリクエストを正確に評価できるように、関連するプロジェクト標準または検査要件を含めます。

結論: より信頼性の高い鉄骨構造の構築

等辺山形鋼は、L 字型の形状が多用途の接続と適応性のあるコンポーネント設計をサポートするため、太陽光発電設置システム、鉄骨フレーム、工業製造にとって実用的な構造プロファイルであり続けています。適切な製品を選択するには、寸法を比較するだけでは不十分です。材料のグレード、荷重条件、製造精度、コーティングの品質、設置の詳細はすべて構造性能に影響します。

構成可能なサイズ、炭素鋼のオプション、溶融亜鉛めっき仕上げ、精密加工機能を備えた Energet Solar は、太陽光発電と建築のさまざまな要件に対応する等角鋼ソリューションを提供します。慎重な仕様とサプライヤーの調整は、購入者が調達の一貫性を向上させ、設置を簡素化し、長期的なメンテナンスの考慮事項を管理するのに役立ちます。

太陽光発電設置システムまたは鉄骨製造プロジェクトを計画していますか? Energet Solar Equal Angle Steel 製品ページにアクセスして、利用可能な仕様とカスタマイズ オプションを確認してください。図面、寸法、材料要件、および推定注文数量を当社のチームと共有します。お問い合わせ今すぐ、カスタマイズされた等角鋼ソリューションについて話し合い、見積もりをリクエストし、次のプロジェクトの技術的および納期の詳細を調整してください。
